Модуль локального сбора логов (Vector)

Модуль локального сбора логов на базе Vector собирает, агрегирует и передает логи.

Vector является инструментом для обработки и передачи данных с открытым исходным кодом, написанном на Rust. В основе архитектуры Vector три основных компонента:

  • Sources (Источники) - компоненты, которые получают или собирают данные.
  • Transforms (Преобразования) - компоненты, которые изменяют или фильтруют данные.
  • Sinks (Получатели) - компоненты, которые отправляют данные во внешние системы.

Логи кластера доступны в графическом интерфейсе на вкладке Логи дашборда кластера, если выполнены условия:

  1. В кластере включен модуль локального сбора логов (Vector) (shturval-log-collector).
  2. В кластере управления работает компонент управления модуля мониторинга Victoria Metrics Agent (shturval-metrics-collector).

Установка модуля и базовая конфигурация

По умолчанию модуль устанавливается в клиентские кластеры и кластер управления во включенном состоянии. Для настройки конфигурации перейдите на страницу Установленные сервисы раздела Сервисы и репозитории, найдите Модуль локального сбора логов и нажмите Управлять.

Если в кластере модуль отсутствует, перейдите на страницу Доступные чарты раздела Сервисы и репозитории. На вкладке shturval выберите чарт shturval-log-collector и нажмите Установить.

Выберите необходимую версию чарта, а также неймспейс logging. После выбора версии чарта в правой части экрана отобразятся Доступные параметры конфигурации для сервиса (values). Пропишите в блоке Спецификация сервиса необходимые параметры в качестве customvalues.

Обратите внимание! Для работы модуля должен быть включен CRD для модуля сбора логов (shturval-log-collector-crds).

Для настройки модуля локального сбора логов (Vector) используется Vector Operator.

Поддерживаемые Vector Operator кастомные ресурсы (Kubernetes Custom Resources)
Kind Group Version
ClusterVectorAggregator observability.kaasops.io v1alpha1
ClusterVectorPipeline observability.kaasops.io v1alpha1
Vector observability.kaasops.io v1alpha1
VectorAggregator observability.kaasops.io v1alpha1
VectorPipeline observability.kaasops.io v1alpha1

Базовая настройка модуля включает кастомные ресурсы ClusterVectorPipeline и Vector, определяющие его конфигурацию. Просмотреть ClusterVectorPipeline и Vector вы можете в графическом интерфейсе платформы. В вашем кластере откройте страницу Кастомные ресурсы раздела Администрирование, найдите и раскройте API-группу observability.kaasops.io. Выберите CRD ClusterVectorPipeline или Vector, на странице со списком кастомных ресурсов перейдите к манифесту объекта.

Обратите внимание! Изменение базовой настройки может привести к ошибкам сбора, агрегации и анализа логов. При необходимости задайте конфигурацию с помощью создания нового ClusterVectorPipeline.

ClusterVectorPipeline в платформе Штурвал

Модуль локального сбора логов осуществляет сбор записей журналов из стандартного потока вывода stdout системных сервисов кластера.

Преднастроенные кастомные ресурсы ClusterVectorPipeline собирают и агрегируют логи кластера в соответствии с их типами.

Кастомные ресурсы ClusterVectorPipeline
Наименование ClusterVectorPipeline Описание
k8s-logs Собирает логи контейнеров. При наличии лейбла у неймспейса shturval_tech/system-namespace логи агрегируются в k8s-logs, без указанного лейбла в k8s-user_logs
k8s-audit Собирает логи из /var/log/kube-api-audit/audit.log
k8s-events Собирает события из кластера Kubernetes
auditd Собирает системные логи из журнала с _TRANSPORT = audit
journald Собирает логи: containerd, kubelet, shturvald

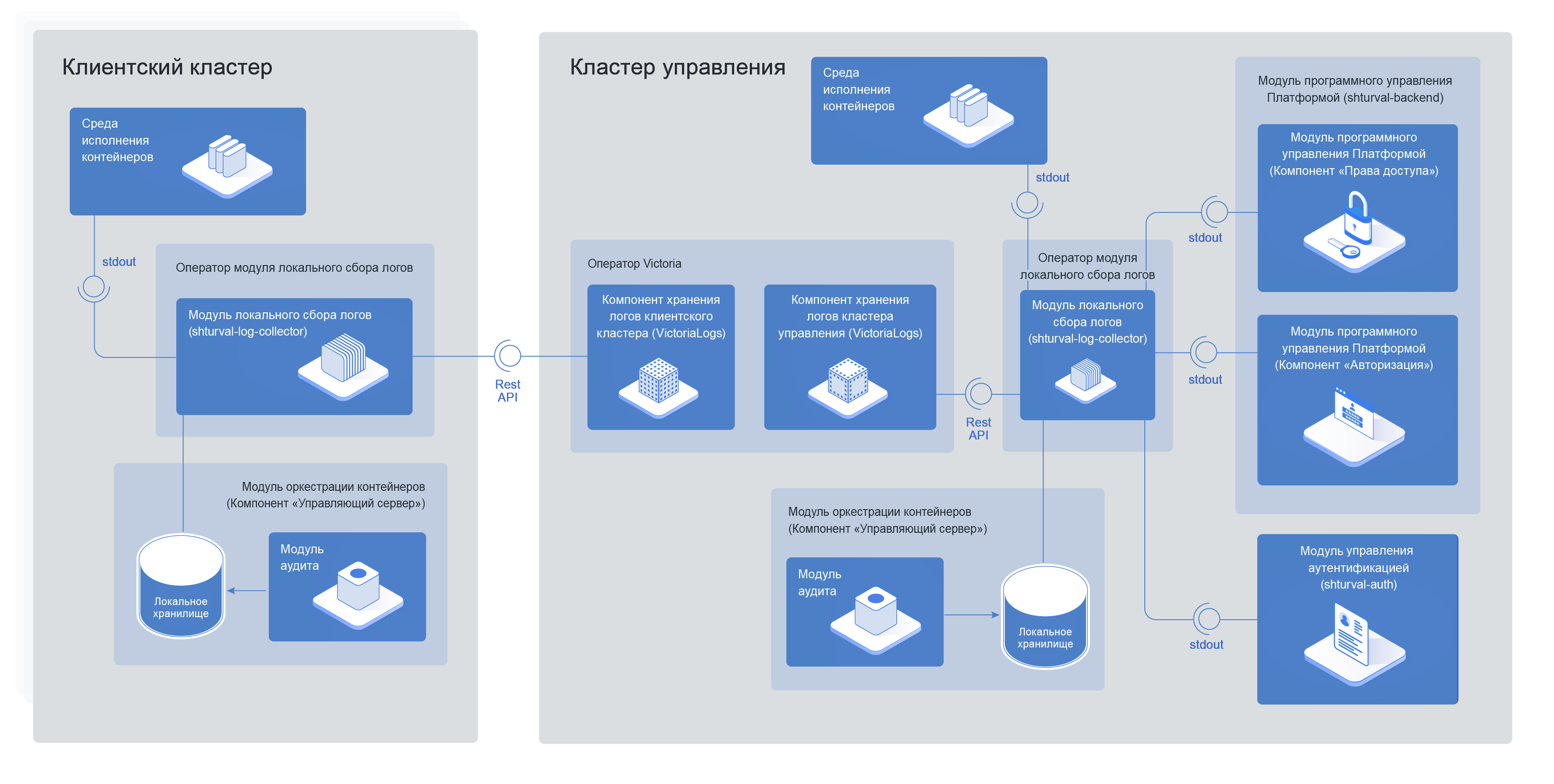

Источники сбора логов

sourceslogs

Взаимодействие компонентов
Наименование компонента Системное название компонента Описание
Модуль локального сбора логов shturval-log-collector Осуществляет сбор записей журналов из стандартного потока вывода stdout системных сервисов кластера. Вычитывает записи из пути /var/log/kube-api-audit/audit.log локального хранилища
Модуль оркестрации контейнеров API-Server Регистрирует запросы и записывает записи о зарегистрированных запросах в volume mount с типом hostpath /var/log/kube-api-audit/audit.log в локальное хранилище
Компонент хранения логов (кластер управления, клиентский кластер) VLogs Хранит записи журналов регистрации событий. Предоставляет API для получения записей журналов событий для Vector (shturval-log-collector)
Модуль программного управления Платформой (Компонент «Авторизация») shturval-backend Публикует события об авторизации запросов пользователей и системных учетных записей в стандартный поток вывода stdout
Модуль программного управления Платформой (Компонент «Права доступа») shturval-backend Осуществляет создание, изменение и удаление прав доступа пользователей и групп. Публикует записи о назначении, изменении и удалении прав доступа в стандартный поток вывода stdout
Модуль управления аутентификацией shturval-auth Осуществляет аутентификацию пользователей в платформу “Штурвал”. Публикует записи об аутентификации в стандартный поток вывода stdout
Среда исполнения контейнеров Containerd Регистрирует события запуска и остановки контейнеров. Публикует записи о запуске и остановке контейнеров в стандартный поток вывода stdout

Сбор и обработка логов

Для конфигурации сбора и обработки логов вы можете настроить ClusterVectorPipeline. Спецификация (spec) ClusterVectorPipeline содержит блоки:

  • sources - определяет источники данных;
  • transforms- определяет преобразования данных;
  • sinks - определяет конечные точки для отправки данных.
Пример конфигурации для обработки логов Kubernetes
apiVersion: observability.kaasops.io/v1alpha1
kind: ClusterVectorPipeline
metadata:
  name: k8s-logs
  namespace: monitoring
spec:
  # Источник данных - логи Kubernetes
  sources:
    kubernetes_logs:
      type: kubernetes_logs

  # Цепочка трансформаций
  transforms:
    # Преобразование временной метки
    remap_timestamp:
      type: remap
      inputs: [kubernetes_logs]
      source: |
        parsed_time = parse_timestamp!(.timestamp, format: "%+")
        if is_timestamp(parsed_time) {
          ."@timestamp" = parsed_time
          del(.timestamp)
        }

    # Замена точек на подчеркивания в именах полях
    dedot_fields:
      type: remap
      inputs: [remap_timestamp]
      source: |
        . = map_keys(., recursive: true) -> |key| { replace(key, ".", "_") }

    # Фильтрация системных пространств имен
    filter_system_namespaces:
      type: filter
      inputs: [dedot_fields]
      condition: |
        exists(.kubernetes.namespace_labels."shturval_tech/system-namespace")

    # Фильтрация пользовательских пространств имен
    filter_user_namespaces:
      type: filter
      inputs: [dedot_fields]
      condition: |
        !exists(.kubernetes.namespace_labels."shturval_tech/system-namespace")

Особенности обработки логов:

  • Использует встроенный источник kubernetes_logs;
  • remap_timestamp: парсинг и преобразование временных меток;
  • dedot_fields: замена точек на подчеркивания в именах полей;
  • filter_system_namespaces и filter_user_namespaces: разделение логов по типу пространств имен.

Обратите внимание! Для применения изменений конфигурации необходимо перевести Модуль локального сбора логов (shturval-log-collector) в ручной режим управления (Manual), при выборе управления в автоматическом режиме (Auto) применяется базовая конфигурация.

Рекомендации при конфигурации

  • Используйте понятные имена для пайплайнов;
  • Следуйте единому стилю именования компонентов;
  • Выстраивайте логичную цепочку преобразований;
  • Используйте входы (inputs) для определения последовательности;
  • Фильтруйте ненужные данные как можно раньше;
  • Используйте четкие условия фильтрации;
  • Минимизируйте количество трансформаций;
  • Избегайте дублирования обработки данных.

Интеграция с SIEM

Для интеграции с системой управления информационной безопасностью и событиями безопасности SIEM в кластере должен быть включен Модуль локального сбора логов (Vector).

  1. Чтобы настроить интеграцию, подготовьте ShturvalServicePatch для применения к спецификации (ssc) Модуля локального сбора логов (shturval-log-collector).
Пример ShturvalServicePatch
apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
  name: <имя ресурса>
spec:
  shturvalServiceConfigName: shturval-log-collector
  customvalues:
    shturval:
      k8s_audit:
        enable: true
        sinks:
          siem:
            type: socket
            inputs:
            - dedot_specific_fields
            address: "<ваше значение параметра>"
            mode: <ваше значение параметра>
            encoding:
              codec: json
      journald:
        sinks:
          siem:
            type: socket
            inputs:
            - journald
            address: "<ваше значение параметра>"
            mode: <ваше значение параметра>
            encoding:
              codec: json
      k8s_logs:
        transforms:
          filter_backend:
            condition: |
              .kubernetes.pod_namespace == "shturval-backend" &&
              ((.kubernetes.container_name == "opa" && starts_with(string!(.kubernetes.pod_name), "shturval-backend-")) || (.kubernetes.container_name == "authn" &starts_with    (string!(.kubernetes.pod_name), "authn-")))
            inputs:
            - filter_system_namespaces
            type: filter
        sinks:
          siem:
            type: socket
            inputs:
            - filter_backend
            address: "<ваше значение параметра>"
            mode: <ваше значение параметра>
            encoding:
              codec: json
Параметр Описание Тип данных Пример
metadata.name Имя ShturvalServicePatch string shturval-log-collector-siem
address Сокет (IP-адрес и порт) SIEM string 10.11.12.13:514
mode Протокол подключения string udp

В приведенной спецификации в SIEM будут направлены логи: k8s_logs, journald и k8s_audit. Вы можете переопределить перечень направляемых логов. Для этого в блоке shturval удалите ненужный блок с логами.

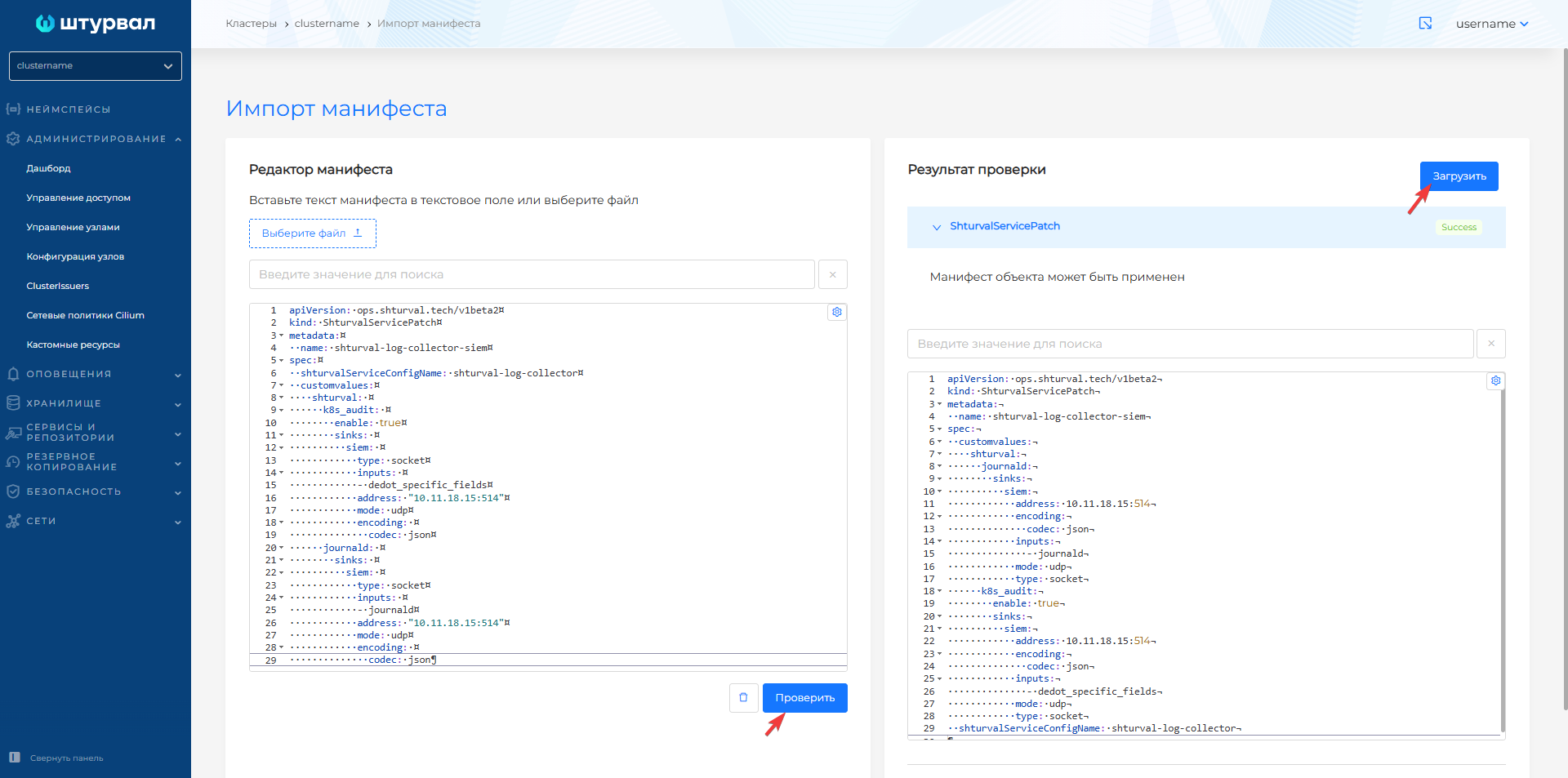

  1. В кластере загрузите с помощью импорта манифестов подготовленный ShturvalServicePatch.
Скриншот

logspatch

После загрузки ShturvalServicePatch потребуется некоторое время для применения изменений.

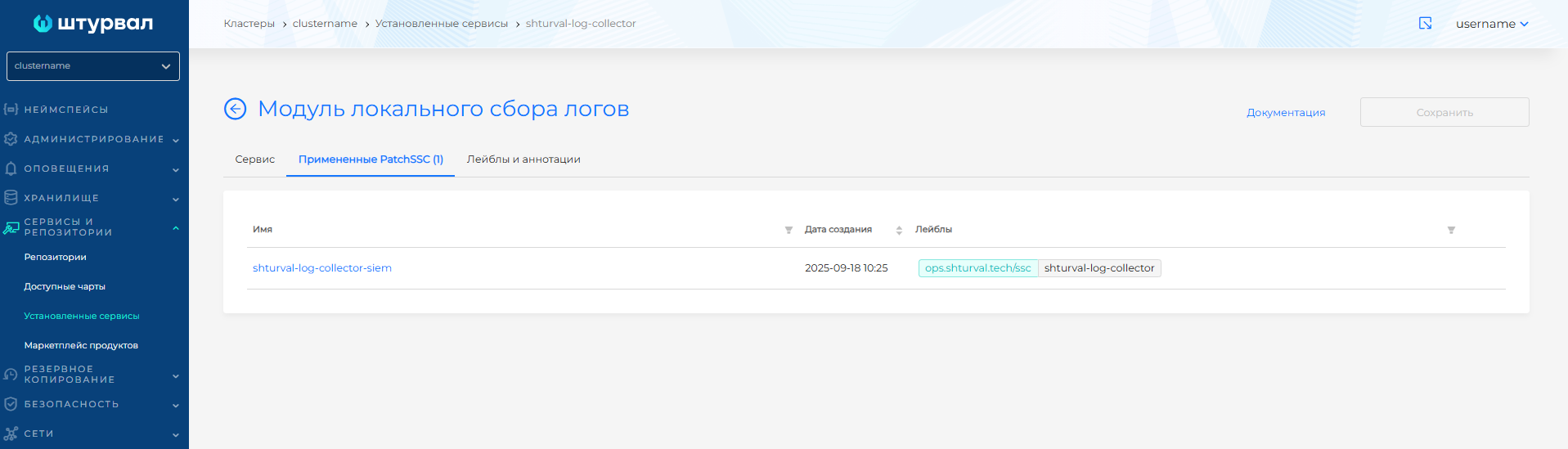

  1. Чтобы перейти к просмотру примененного ShturvalServicePatch:
  • В кластере из раздела Сервисы и репозитории откройте страницу Установленные сервисы.
  • Найдите Модуль локального сбора логов (shturval-log-collector) и перейдите к управлению.
  • Когда ShturvalServicePatch будет применен, на вкладке Сервис статус обновится до Patched, а на вкладке Примененные PatchSSC в списке отобразится загруженный ShturvalServicePatch.
Скриншот

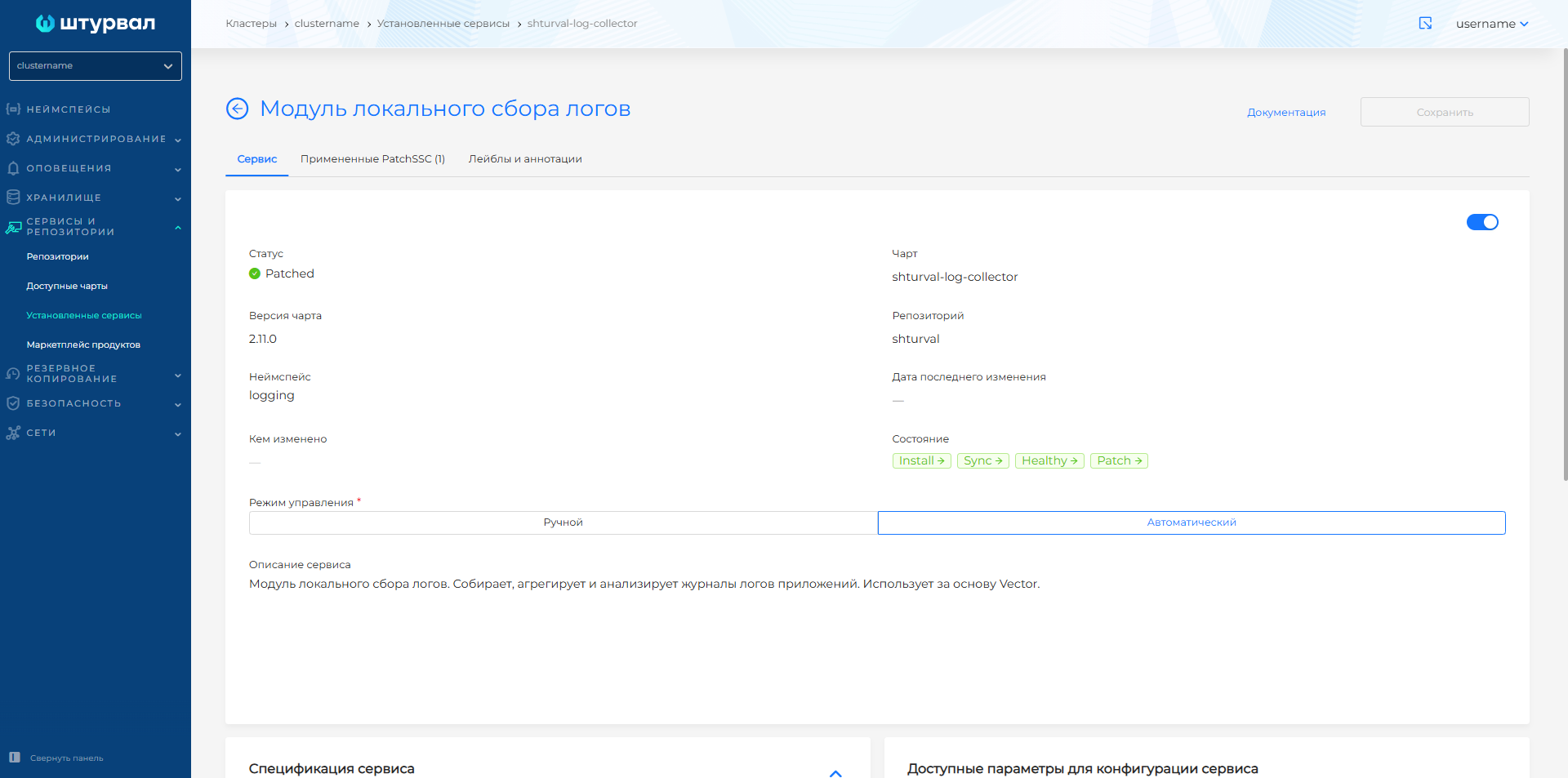

logspatchadded

logspatchadd

Vector имеет систему подтверждения доставки данных. При некорректной доставке данных выполняется повторная отправка, что позволяет нивелировать особенности UDP протокола.

Перенаправление логов

Для настройки перенаправления логов в кластере выполните следующие действия:

  1. Подготовьте ShturvalServicePatch для применения к спецификации (ssc) Модуля локального сбора логов (shturval-log-collector), где в customvalues добавьте конфигурацию shturval и укажите:
  • тип логов, которые необходимо перенаправить: auditd, journald, k8s_audit, k8s_events,k8s_logs. В блоке shturval должны быть перечислены все типы логов, для которых требуется перенаправление.
  • получателей логов в sinks и их данные для аутентификации, URL-адрес подключения, настройки TLS-соединения и буфера хранения логов до отправки.
  • при необходимости преобразования логов перед отправкой настройте конфигурацию в параметре transforms.
Пример ShturvalServicePatch
apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
  name: <имя ресурса>
spec:
  shturvalServiceConfigName: shturval-log-collector
  customvalues:
    shturval:
      <ваше значение>: # Тип логов для перенаправления
        enable: true # Включает отправку логов elasticsearch
        transforms: {} # Преобразование логов
        sinks: # Конечные точки для отправки данных
          elastic_bank: # Имя получателя данных
            type: <ваше значение параметра>
            auth:  # Настройки аутентификации для подключения к elasticsearch
              user: <ваше значение параметра>
              password: <ваше значение параметра>
              strategy: <ваше значение параметра>
            endpoints: # URL-адрес для подключения
              - <ваше значение параметра>
            tls: # Настройки TLS-соединения
              verify_certificate: true
            api_version: <ваше значение параметра>
            buffer: # Настройка буфера для хранения логов перед отправкой
              max_size: <ваше значение параметра>
              type: <ваше значение параметра>
Параметр Описание Тип данных Пример
metadata.name Имя ShturvalServicePatch string shturval-log-collector-logs
elastic_bank.type Тип получателя данных string elasticsearch
elastic_bank.auth.user Имя учетной записи для подключения к Elasticsearch string username
elastic_bank.auth.password Пароль учетной записи для подключения к Elasticsearch string 1234qwe
elastic_bank.auth.strategy Стратегия аутентификации Elasticsearch string basic
elastic_bank.endpoints Список URL-адресов для подключения array https://elastic.bank.local:9200/
elastic_bank.api_version Версия API Elasticsearch string v8
elastic_bank.buffer.max_size Размер буфера для хранения логов перед отправкой int 268435488
elastic_bank.buffer.type Тип буфера для хранения логов перед отправкой string disk

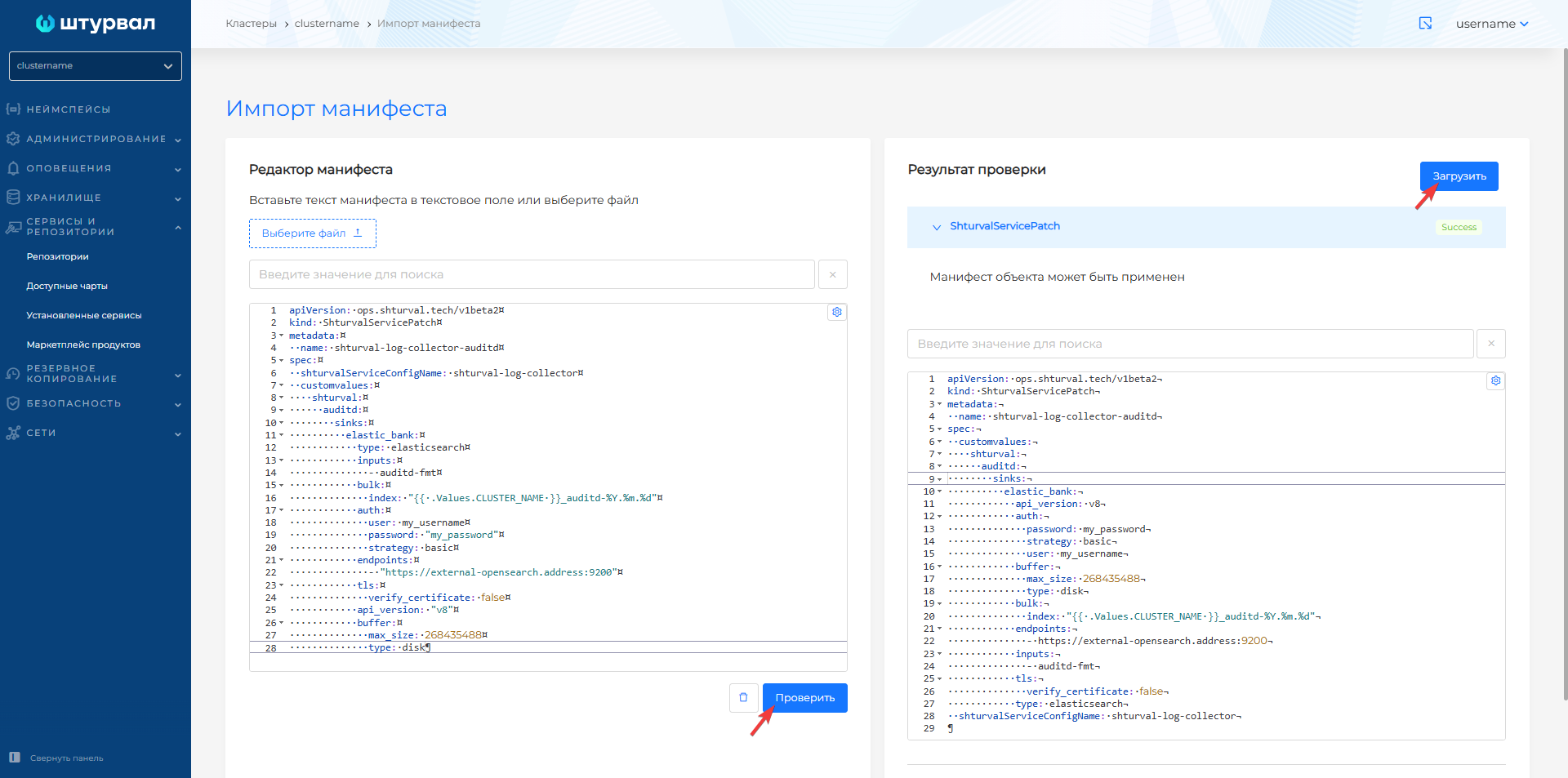

Пример ShturvalServicePatch перенаправления auditd
apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
  name: shturval-log-collector-auditd
spec:
  shturvalServiceConfigName: shturval-log-collector
  customvalues:
    shturval:
      auditd:
        sinks:
          elastic_bank:
            type: elasticsearch
            inputs:
              - auditd-fmt
            bulk:
              index: "{{ .Values.CLUSTER_NAME }}_auditd-%Y.%m.%d"
            auth:
              user: my_username
              password: "my_password"
              strategy: basic
            endpoints:
              - "https://external-opensearch.address:9200"
            tls:
              verify_certificate: false
            api_version: "v8"
            buffer:
              max_size: 268435488
              type: disk
Пример ShturvalServicePatch перенаправления k8s_audit
apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
  name: shturval-log-collector-kaudit
spec:
  shturvalServiceConfigName: shturval-log-collector
  customvalues:
    shturval:
      k8s_audit:
        sinks:
          elastic_bank:
            type: elasticsearch
            inputs:
              - dedot_specific_fields
            bulk:
              index: "{{ .Values.CLUSTER_NAME }}_kaudit-%Y.%m.%d"
            auth:
              user: my_username
              password: "my_password"
              strategy: basic
            endpoints:
              - "https://external-opensearch.address:9200"
            tls:
              verify_certificate: false
            api_version: "v8"
            buffer:
              max_size: 268435488
              type: disk
Пример ShturvalServicePatch перенаправления k8s_events
apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
  name: shturval-log-collector-kevents
spec:
  shturvalServiceConfigName: shturval-log-collector
  customvalues:
    shturval:
      k8s_events:
        sinks:
          elastic_bank:
            type: elasticsearch
            inputs:
              - delete_managed_fields
            bulk:
              index: "{{ .Values.CLUSTER_NAME }}_events-%Y.%m.%d"
            auth:
              user: my_username
              password: "my_password"
              strategy: basic
            endpoints:
              - "https://external-opensearch.address:9200"
            tls:
              verify_certificate: false
            api_version: "v8"
            buffer:
              max_size: 268435488
              type: disk
Пример ShturvalServicePatch перенаправления k8s_logs
apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
  name: shturval-log-collector-klogs
spec:
  shturvalServiceConfigName: shturval-log-collector
  customvalues:
    shturval:
      k8s_logs:
        sinks:
          elastic_bank:
            type: elasticsearch
            inputs:
              - post_transforms_system_namespaces
            bulk:
              index: "{{ .Values.CLUSTER_NAME }}_logs-%Y.%m.%d"
            auth:
              user: my_username
              password: "my_password"
              strategy: basic
            endpoints:
              - "https://external-opensearch.address:9200"
            tls:
              verify_certificate: false
            api_version: "v8"
            buffer:
              max_size: 268435488
              type: disk
          user-namespaces:
            inputs:
              - post_transforms_system_namespaces
            bulk:
              index: "{{ .Values.CLUSTER_NAME }}_user-logs-%Y.%m.%d"
            auth:
              user: my_username
              password: "my_password"
              strategy: basic
            endpoints:
              - "https://external-opensearch.address:9200"
            tls:
              verify_certificate: false
            api_version: "v8"
            buffer:
              max_size: 268435488
              type: disk
Пример ShturvalServicePatch перенаправления journald
apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
  name: shturval-log-collector-journald
spec:
  shturvalServiceConfigName: shturval-log-collector
  customvalues:
    shturval:
      journald:
        sinks:
          elastic_bank:
            type: elasticsearch
            inputs:
              - journald
            bulk:
              index: "{{ .Values.CLUSTER_NAME }}_journald-%Y.%m.%d"
            auth:
              user: my_username
              password: "my_password"
              strategy: basic
            endpoints:
              - "https://external-opensearch.address:9200"
            tls:
              verify_certificate: false
            api_version: "v8"
            buffer:
              max_size: 268435488
              type: disk
  1. В кластере загрузите с помощью импорта манифестов подготовленный ShturvalServicePatch.
Скриншот

logs_auditdpatch

После загрузки ShturvalServicePatch потребуется некоторое время для применения изменений.

В syslog

Для перенаправления логов в syslog:

  1. Подготовьте ShturvalServicePatch для применения к спецификации (ssc) Модуля локального сбора логов (shturval-log-collector), где в customvalues добавьте shturval с требуемыми параметрами.
Пример ShturvalServicePatch перенаправления в syslog
apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
  name: shturval-log-collector-syslog
spec:
  shturvalServiceConfigName: shturval-log-collector
  customvalues:
    shturval:
      k8s_audit:
        sinks:
          syslog:
            type: socket
            inputs:
             - <ваше значение параметра>
            address: <ваше значение параметра>
            mode: <ваше значение параметра>
Параметр Описание Тип данных Пример
k8s_audit.sinks.syslog.inputs Преобразования (transforms) для логов k8s_audit. Перечень transforms определены в кастомном ресурсе ClusterVectorPipeline с именем k8s-audit array dedot_specific_fields
k8s_audit.sinks.syslog.address Адрес syslog-сервера string 11.12.13.14:5000
k8s_audit.sinks.syslog.mode Тип протокола передачи string tcp

В примере выше приведена настройка с использованием socket. С другими способами конфигурации параметров для перенаправления логов на syslog-сервер вы можете ознакомиться в официальной документации.

  1. В кластере загрузите с помощью импорта манифестов подготовленный ShturvalServicePatch.

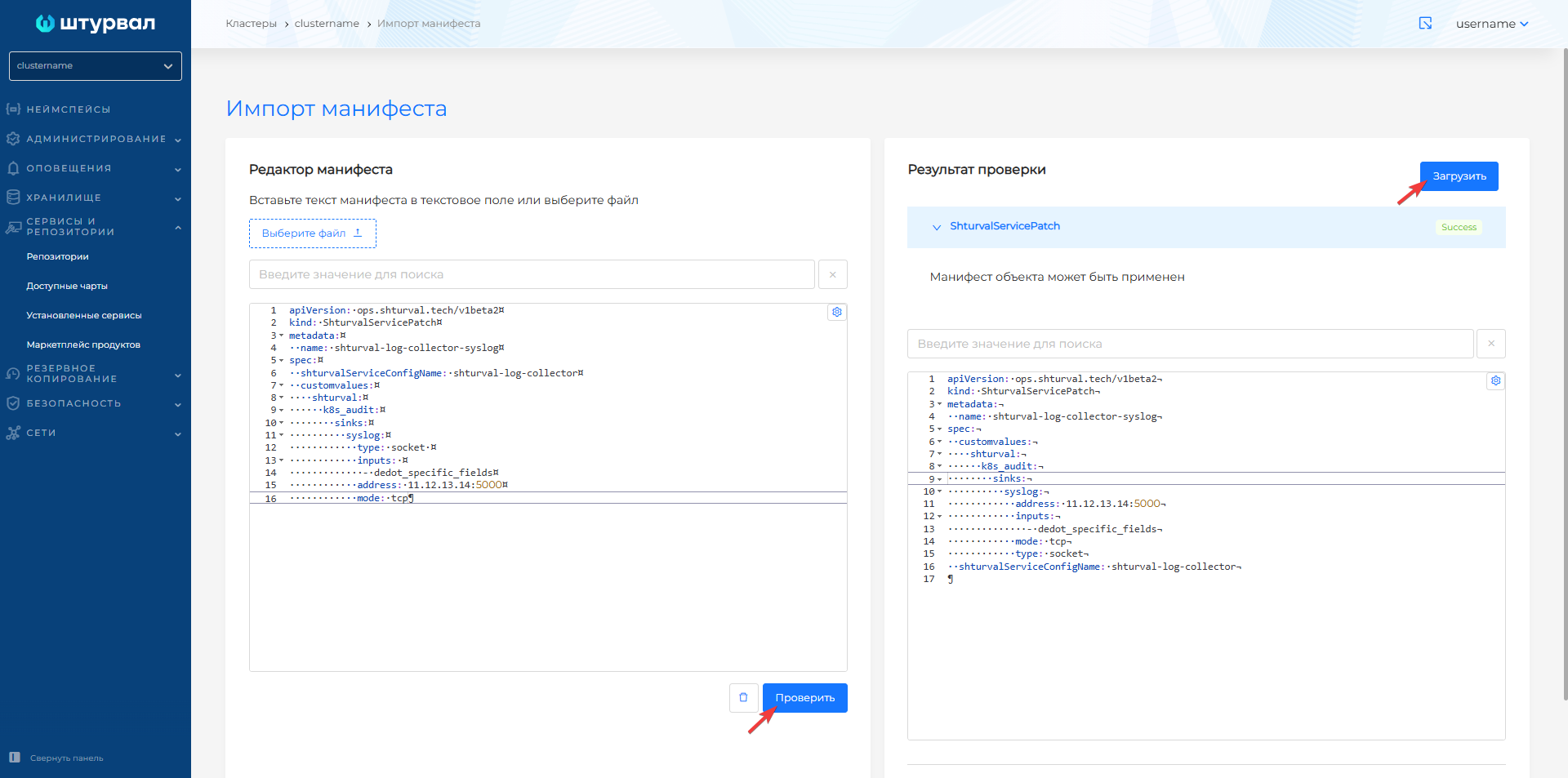

Скриншот

logs_syslogpatch

После загрузки ShturvalServicePatch потребуется некоторое время для применения изменений.

Отключить отправку логов

Если необходимо отключить отправку всех логов:

  1. Подготовьте ShturvalServicePatch для применения к спецификации (ssc) Модуля локального сбора логов (shturval-log-collector), где в customvalues добавьте конфигурацию shturval и переопределите значение параметра platform_logs_enable в shturval с true на false, как приведено ниже.
ShturvalServicePatch
apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
  name: shturval-log-collector-disable
spec:
  shturvalServiceConfigName: shturval-log-collector
  customvalues:
    shturval:
      platform_logs_enable: false
  1. В кластере загрузите с помощью импорта манифестов подготовленный ShturvalServicePatch.

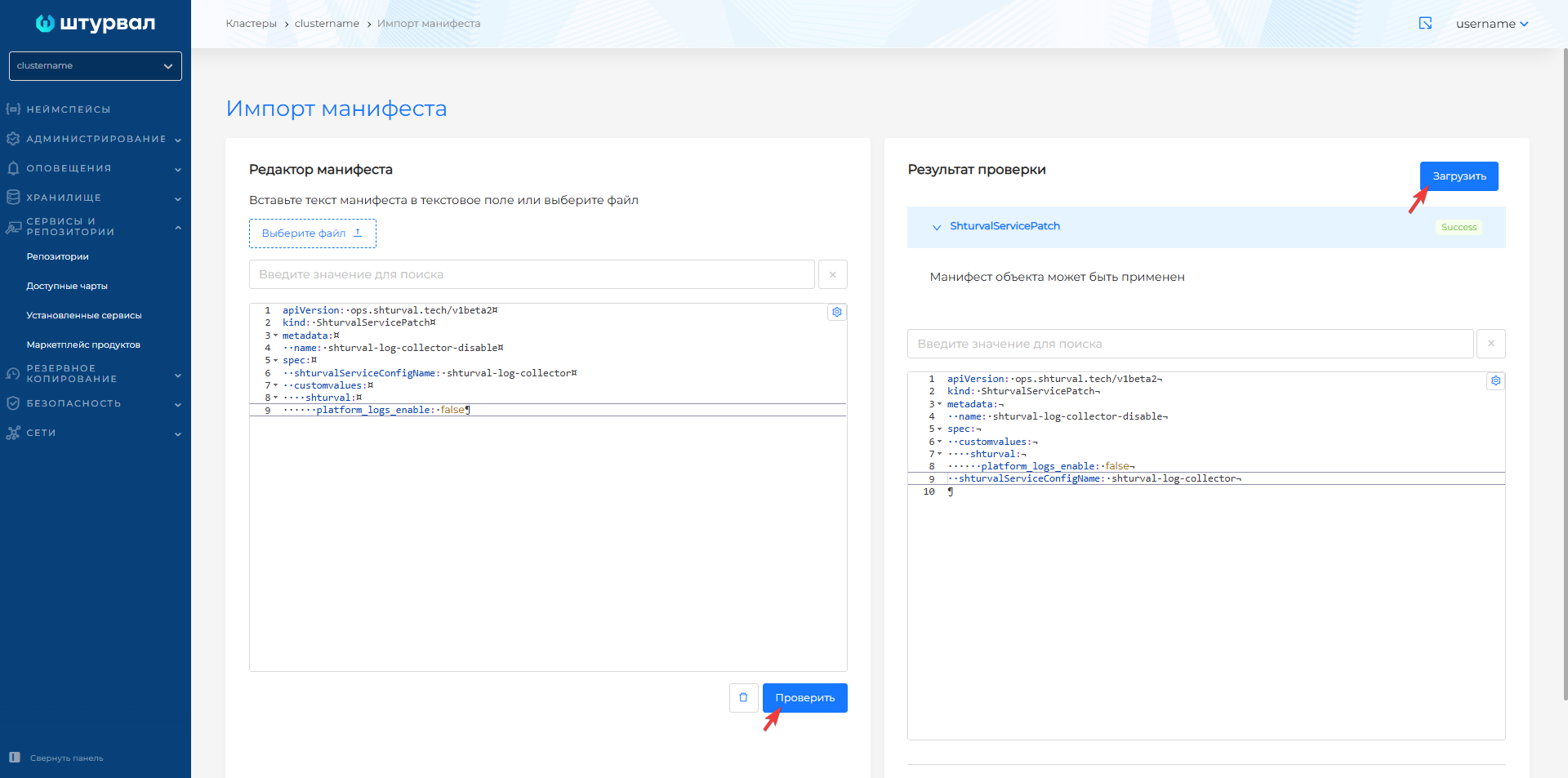

Скриншот

logs_disablepatch

После загрузки ShturvalServicePatch потребуется некоторое время для применения изменений.

Если необходимо отключить отправку одного типа логов в кластере

  1. Подготовьте ShturvalServicePatch для применения к спецификации (ssc) Модуля локального сбора логов (shturval-log-collector), где в customvalues добавьте конфигурацию shturval c типом лога и переопределите значение параметра enable с true на false, как приведено в примере.
Пример ShturvalServicePatch отключения логов journald
apiVersion: ops.shturval.tech/v1beta2
kind: ShturvalServicePatch
metadata:
  name: shturval-log-collector-disable-journald
spec:
  shturvalServiceConfigName: shturval-log-collector
  customvalues:
    shturval:
      journald:
        enable: false
  1. В кластере загрузите с помощью импорта манифестов подготовленный ShturvalServicePatch.

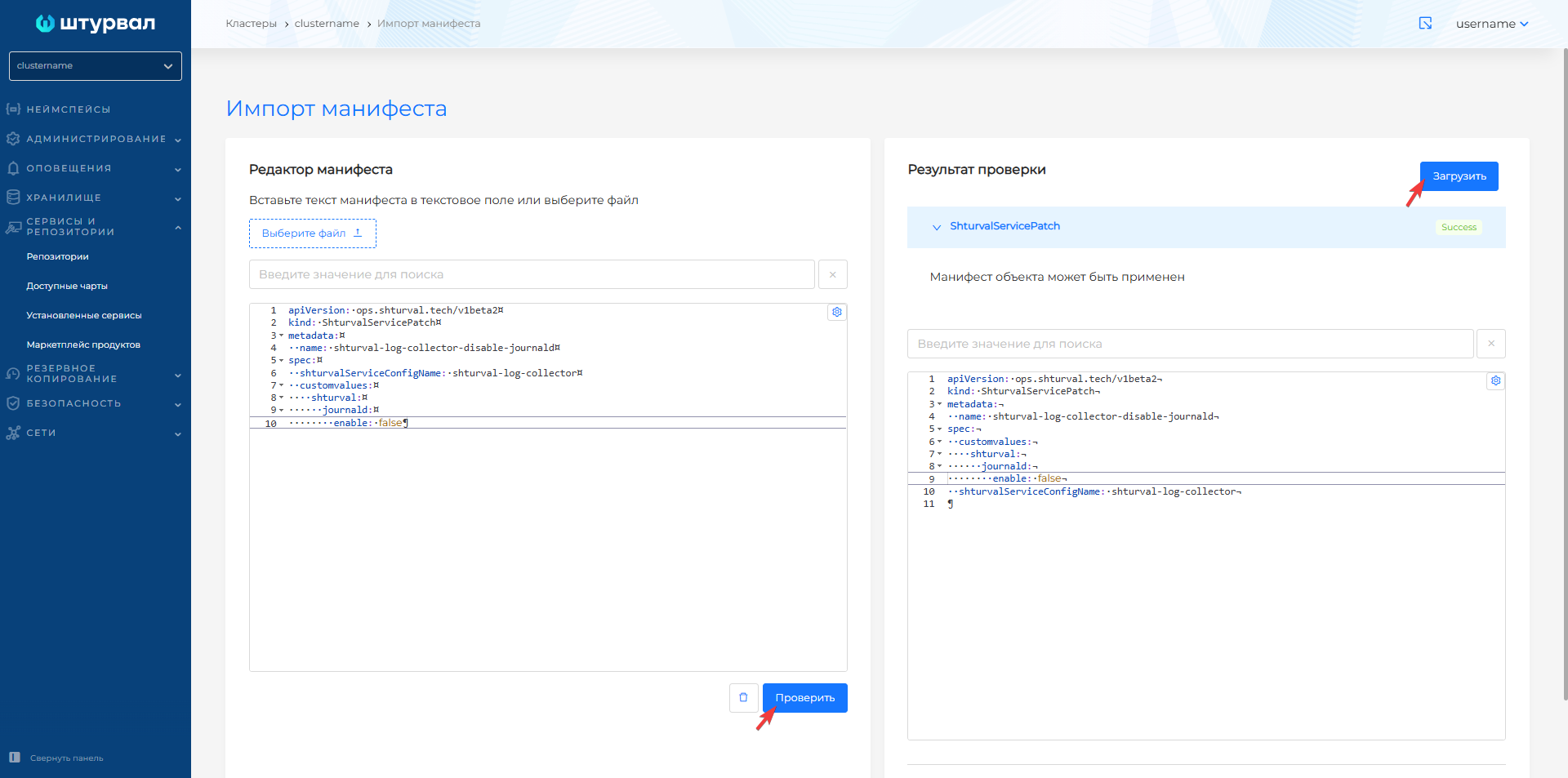

Скриншот

logs_disable_journaldpatch

После загрузки ShturvalServicePatch потребуется некоторое время для применения изменений.

×
