Модуль локального сбора логов (Vector)

Начиная с версии 2.9 Модуль локального сбора логов на базе Fluentbit заменен на Модуль локального сбора логов на базе Vector. Модуль собирает, агрегирует и передает логи.

Vector является инструментом для обработки и передачи данных с открытым исходным кодом, написанном на Rust. В основе архитектуры Vector три основных компонента:

  • Sources (Источники) - компоненты, которые получают или собирают данные.
  • Transforms (Преобразования) - компоненты, которые изменяют или фильтруют данные.
  • Sinks (Получатели) - компоненты, которые отправляют данные во внешние системы.

Установка модуля и базовая конфигурация

По умолчанию модуль устанавливается в клиентские кластеры и кластер управления во включенном состоянии. Для настройки конфигурации перейдите в графический интерфейс кластера, в боковом меню откройте раздел Сервисы и репозитории и перейдите на страницу Установленные сервисы, найдите Модуль локального сбора логов и нажмите Управлять.

Если в кластере модуль отсутствует, в боковом меню откройте раздел Сервисы и репозитории и перейдите на страницу Доступные чарты. На вкладке shturval выберите чарт shturval-log-collector и нажмите Установить.

Выберите необходимую версию чарта, а также неймспейс logging. После выбора версии чарта в правой части экрана отобразятся Доступные параметры конфигурации для сервиса (values). Пропишите в блоке Спецификация сервиса необходимые параметры в качестве customvalues.

Обратите внимание! Для работы модуля должен быть включен CRD для модуля сбора логов (shturval-log-collector-crds).

Для настройки модуля локального сбора логов (Vector) используется Vector Operator.

Поддерживаемые Vector Operator кастомные ресурсы (Kubernetes Custom Resources)
Kind Group Version
ClusterVectorAggregator observability.kaasops.io v1alpha1
ClusterVectorPipeline observability.kaasops.io v1alpha1
Vector observability.kaasops.io v1alpha1
VectorAggregator observability.kaasops.io v1alpha1
VectorPipeline observability.kaasops.io v1alpha1

Базовая настройка модуля включает кастомные ресурсы ClusterVectorPipeline и Vector, определяющие его конфигурацию. Просмотреть ClusterVectorPipeline и Vector вы можете в графическом интерфейсе платформы. В вашем кластере откройте страницу Кастомные ресурсы раздела Администрирование, найдите и раскройте API-группу observability.kaasops.io. Выберите CRD ClusterVectorPipeline или Vector, на странице со списком кастомных ресурсов перейдите к манифесту объекта.

Обратите внимание! Изменение базовой настройки может привести к ошибкам сбора, агрегации и анализа логов. При необходимости задайте конфигурацию с помощью создания нового ClusterVectorPipeline.

В текущем релизе используется Vector версии 0.44.0, Vector Operator версии 0.1.2.

ClusterVectorPipeline в платформе Штурвал

Модуль локального сбора логов осуществляет сбор записей журналов из стандартного потока вывода stdout системных сервисов кластера.

Преднастроенные кастомные ресурсы ClusterVectorPipeline собирают и агрегируют логи кластера в соответствии с их типами.

Кастомные ресурсы ClusterVectorPipeline
Наименование ClusterVectorPipeline Описание
k8s-logs Собирает логи контейнеров. При наличии лейбла у неймспейса shturval_tech/system-namespace логи агрегируются в k8s-logs, без указанного лейбла в k8s-user_logs
k8s-audit Собирает логи из /var/log/kube-api-audit/audit.log
k8s-events Собирает события из кластера Kubernetes
auditd Собирает системные логи из журнала с _TRANSPORT = audit
journald Собирает логи: containerd, kubelet, shturvald

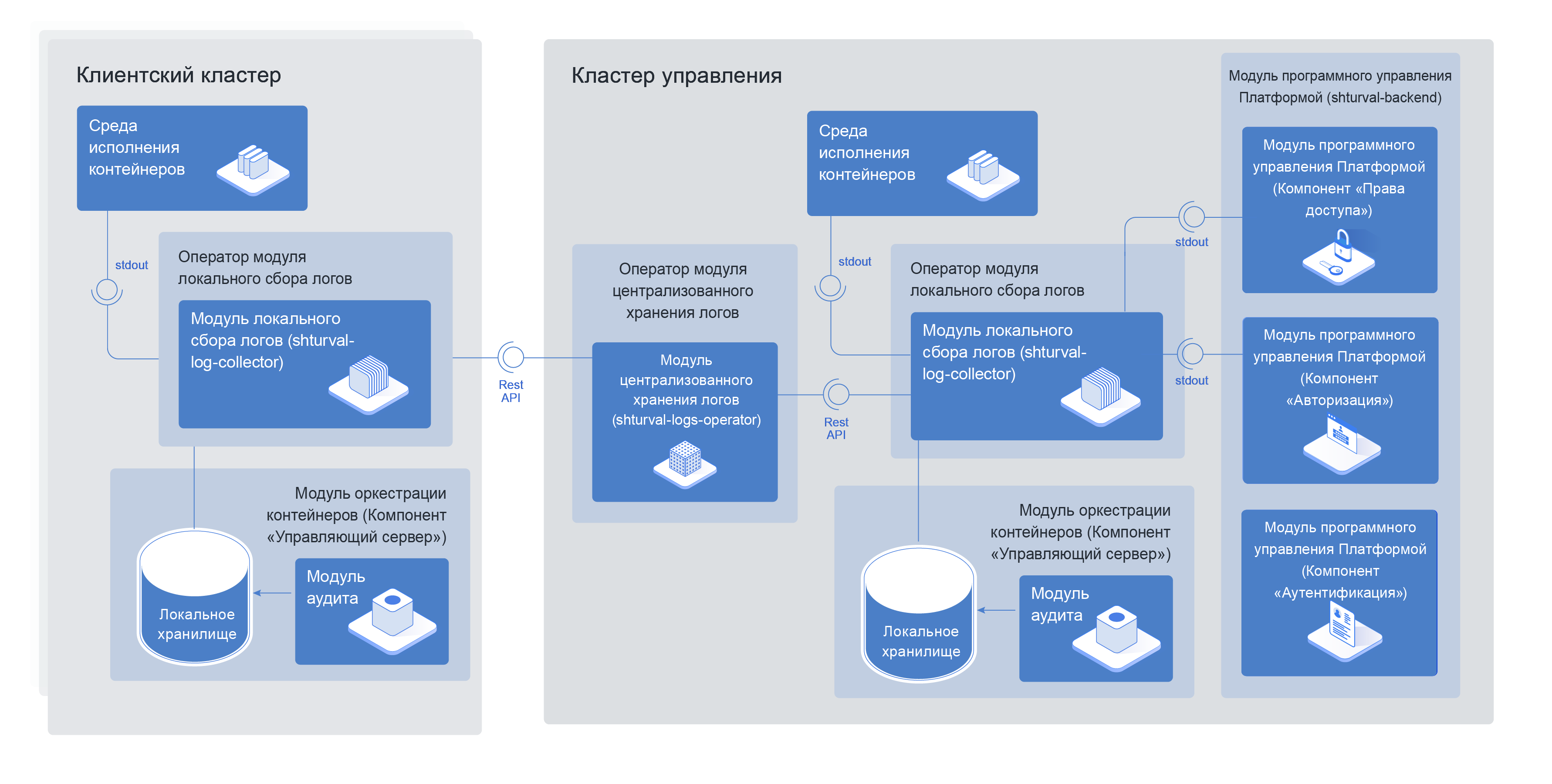

Источники сбора логов

sourceslog3

Взаимодействие компонентов
Наименование компонента Системное название компонента Описание
Модуль локального сбора логов shturval-log-collector Осуществляет сбор записей журналов из стандартного потока вывода stdout системных сервисов кластера. Вычитывает записи из пути /var/log/kube-api-audit/audit.log локального хранилища
Модуль оркестрации контейнеров API-Server Регистрирует запросы и записывает записи о зарегистрированных запросах в volume mount с типом hostpath /var/log/kube-api-audit/audit.log в локальное хранилище
Модуль централизованного хранения логов shturval-logs-operator Хранит записи журналов регистрации событий. Предоставляет API для получения записей журналов событий для Vector (shturval-log-collector). Предоставляет графический интерфейс для отображения журналов событий безопасности, выгрузки журналов событий безопасности с возможностью фильтрации по параметрам, формирования правил оповещений и отправки оповещений по инцидентам безопасности
Модуль программного управления Платформой (Компонент «Авторизация») shturval-backend Публикует события об авторизации запросов пользователей и системных учетных записей в стандартный поток вывода stdout
Модуль программного управления Платформой» (Компонент «Аутентификация») shturval-backend Осуществляет аутентификацию пользователей в платформу “Штурвал”. Публикует записи об аутентификации в стандартный поток вывода stdout
Модуль программного управления Платформой (Компонент «Права доступа») shturval-backend Осуществляет создание, изменение и удаление прав доступа пользователей и групп. Публикует записи о назначении, изменении и удалении прав доступа в стандартный поток вывода stdout
Среда исполнения контейнеров Containerd Регистрирует события запуска и остановки контейнеров. Публикует записи о запуске и остановке контейнеров в стандартный поток вывода stdout

Сбор и обработка логов

Для конфигурации сбора и обработки логов вы можете настроить ClusterVectorPipeline. Спецификация (spec) ClusterVectorPipeline содержит блоки:

  • sources - определяет источники данных;
  • transforms- определяет преобразования данных;
  • sinks - определяет конечные точки для отправки данных.
Пример конфигурации для обработки логов Kubernetes
apiVersion: observability.kaasops.io/v1alpha1
kind: ClusterVectorPipeline
metadata:
  name: k8s-logs
  namespace: monitoring
spec:
  # Источник данных - логи Kubernetes
  sources:
    kubernetes_logs:
      type: kubernetes_logs

  # Цепочка трансформаций
  transforms:
    # Преобразование временной метки
    remap_timestamp:
      type: remap
      inputs: [kubernetes_logs]
      source: |
        parsed_time = parse_timestamp!(.timestamp, format: "%+")
        if is_timestamp(parsed_time) {
          ."@timestamp" = parsed_time
          del(.timestamp)
        }

    # Замена точек на подчеркивания в именах полях
    dedot_fields:
      type: remap
      inputs: [remap_timestamp]
      source: |
        . = map_keys(., recursive: true) -> |key| { replace(key, ".", "_") }

    # Фильтрация системных пространств имен
    filter_system_namespaces:
      type: filter
      inputs: [dedot_fields]
      condition: |
        exists(.kubernetes.namespace_labels."shturval_tech/system-namespace")

    # Фильтрация пользовательских пространств имен
    filter_user_namespaces:
      type: filter
      inputs: [dedot_fields]
      condition: |
        !exists(.kubernetes.namespace_labels."shturval_tech/system-namespace")

Особенности обработки логов:

  • Использует встроенный источник kubernetes_logs;
  • remap_timestamp: парсинг и преобразование временных меток;
  • dedot_fields: замена точек на подчеркивания в именах полей;
  • filter_system_namespaces и filter_user_namespaces: разделение логов по типу пространств имен.

Обратите внимание! Для применения изменений конфигурации необходимо перевести Модуль локального сбора логов (shturval-log-collector) в ручной режим управления (Manual), при выборе управления в автоматическом режиме (Auto) применяется базовая конфигурация.

Рекомендации при конфигурации

  • Используйте понятные имена для пайплайнов;
  • Следуйте единому стилю именования компонентов;
  • Выстраивайте логичную цепочку преобразований;
  • Используйте входы (inputs) для определения последовательности;
  • Фильтруйте ненужные данные как можно раньше;
  • Используйте четкие условия фильтрации;
  • Минимизируйте количество трансформаций;
  • Избегайте дублирования обработки данных.

Интеграция с SIEM

Для интеграции с системой управления информационной безопасностью и событиями безопасности SIEM в кластере должен быть включен Модуль локального сбора логов (Vector).

Обратите внимание! При настроенной интеграции с SIEM логи продолжат маршрутизироваться в Модуль централизованного хранения логов (OpenSearch), если в кластере управления он включен.

Чтобы настроить интеграцию, необходимо внести изменения в спецификацию (ssc) Модуля локального сбора логов.

  1. В графическом интерфейсе кластера в боковом меню откройте раздел Сервисы и репозитории и перейдите на страницу Установленные сервисы, найдите Модуль локального сбора логов (shturval-log-collector), откройте карточку модуля и в блоке Спецификация сервиса добавьте customvalues, как в приведенном примере ниже.
Пример customvalues
shturval:
  k8s_audit:
    enable: true
    sinks:
      siem:
        type: socket
        inputs:
        - dedot_specific_fields
        address: <ваше значение параметра>
        mode: <ваше значение параметра>
        encoding:
          codec: json
  journald:
    sinks:
      siem:
        type: socket
        inputs:
        - journald
        address: <ваше значение параметра>
        mode: <ваше значение параметра>
        encoding:
          codec: json
  k8s_logs:
    transforms:
      filter_backend:
        condition: |
          .kubernetes.pod_namespace == "shturval-backend" &&
          ((.kubernetes.container_name == "opa" && starts_with(string!(.kubernetes.pod_name), "shturval-backend-")) || (.kubernetes.container_name == "authn" &starts_with(string!(.kubernetes.pod_name), "authn-")))
        inputs:
        - filter_system_namespaces
        type: filter
    sinks:
      siem:
        type: socket
        inputs:
        - filter_backend
        address: <ваше значение параметра>
        mode: <ваше значение параметра>
        encoding:
          codec: json
Параметр Описание Тип данных Пример
address Сокет (IP-адрес и порт) SIEM string 10.11.12.13:514
mode Протокол подключения string udp

В приведенной спецификации в SIEM будут направлены логи: k8s_logs, journald и k8s_audit. Вы можете переопределить перечень направляемых логов. Для этого в блоке shturval удалите ненужный блок с логами.

  1. Сохраните внесенные изменения.

Vector имеет систему подтверждения доставки данных, он выполняет повторную отправку данных при некорректной доставке. Это позволяет нивелировать особенности UDP протокола.
