Дашборд кластера

Развернуть все Свернуть все

Дашборд кластера динамически изменяется. После нажатия инициализации создания кластера и до момента завершения развертывания кластера дашборд представляет собой первую версию. По завершении развертывания - вторую. Ниже представлено описание каждой версии.

Дашборд кластера до завершения развертывания кластера #

В верхней части отображается название кластера. Под названием расположены дата и время создания кластера.

Доступна только вкладка “Кластер”.

В левой верхней части вкладки “Кластер” отображается блок “Группы узлов кластера”, на котором по мере развертывания кластера можно отследить готовность узлов кластера. Блок содержит сведения о группах узлов.

В блоке доступна информация:

• название группы;
• провайдер;
• количество узлов в группе;
• готовность узлов в графическом виде.

Каждый зеленый элемент представляет сведения об узле в статусе “Ready”, каждый красный об узле в статусе “NotReady”.

Под блоком “Группы узлов кластера” расположен блок “Описание”, который содержит информацию о кластере, заданной в процессе создания кластера, а также сведения о пользователе, создавшем кластер.

В правой части экрана расположен блок “Статус кластера”. Данные обновляются автоматически по мере развертывания кластера.

Дашборд развернутого кластера #

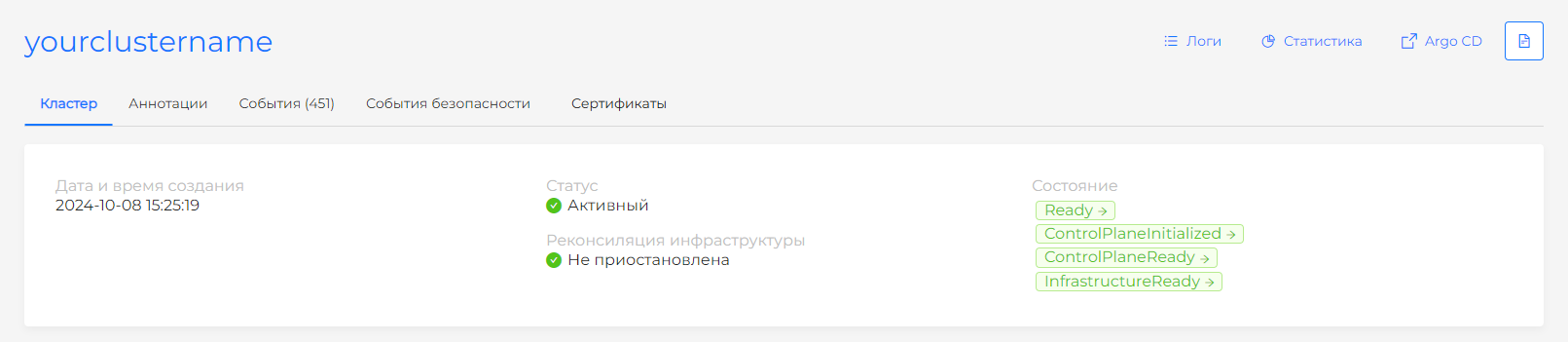

В верхней части отображается название кластера. Под названием расположены дата и время создания кластера, статус, conditions.

Доступны вкладки:

• Кластер;
• Аннотации;
• События;
• События безопасности;
• Сертификаты;
• Метеринг.

Все вкладки дашборда автоматически обновляются для максимально быстрого предоставления актуальных сведений о главных объектах кластера.

Доступны кнопки просмотра статистики, логов, перехода в Argo CD:

• По кнопке Статистика открывается интерфейс внешнего модуля мониторинга (Grafana). Происходит SSO авторизация.

• По кнопке Логи открывается интерфейс модуля графического отображения логов (OpenSearch). Происходит SSO авторизация.

• По кнопке Argo CD открывается интерфейс модуля непрерывной доставки приложений (Argo CD). Происходит SSO авторизация.

Обратите внимание! Кнопки будут отображаться, только если соответствующие модули установлены и работают, а также пользователь имеет права доступа, позволяющие осуществить переход.

1. Кнопка Статистика отображается, если установлены и включены сервисы:

• в вашем кластере Компонент управления модуля мониторинга (Victoria Metrics Agent) (shturval-metrics-collector);
• в кластере управления Модуль графического отображения метрик (Grafana) (shturval-dashboards) и Модуль мониторинга. Централизованный сбор метрик (Victoria Metrics) (shturval-monitoring).

2. Кнопка Логи отображается, если в вашем кластере установлен и включен Модуль локального сбора логов (Vector) (shturval-log-collector) и в кластере управления установлен и включен Модуль централизованного хранения логов (OpenSearch) (shturval-logs-operator).

3. Кнопка Argo CD отображается, если в вашем кластере установлен и включен Модуль непрерывной доставки приложений (ArgoCD) (shturval-cd).

Доступно создание информационного сообщения (баннера), который будет отображаться для всех пользователей при работе с кластером в графическом интерфейсе. Иконка для размещения информационного сообщения доступна в правом верхнем углу страницы “Дашборд” кластера.

Вкладка Кластер #

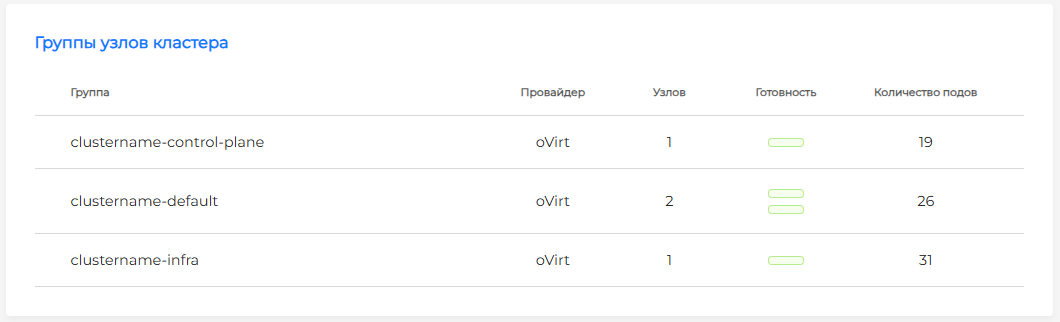

Блок “Группы узлов кластера” содержит сведения о группах узлов. При нажатии на название блока произойдет переход на страницу Управление узлами.

В блоке доступна информация:

• название группы;
• провайдер;
• количество узлов в группе;
• готовность узлов в графическом виде.
• количество подов в группе.

Каждый зеленый элемент представляет сведения об узле в статусе “Ready”, каждый красный об узле в статусе “NotReady”. Если в группе больше шести узлов, вместо графических элементов будет отображено числовое отношение здоровых узлов к запрошенному количеству.

Блок “Описание” содержит информацию о кластере, заданной в процессе создания кластера, а также сведения о пользователе, создавшем кластер.

Блок “Обновление кластера” содержит сведения об установленной версии кластера. В кластере доступен ручной и автоматизированный запуск обновления.

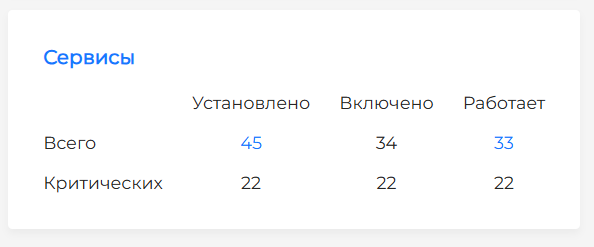

Блок “Сервисы” содержит счетчики установленных, включенных и работающих сервисов с разделением на общее количество и количество критических сервисов.

Верхний ряд счетчика кликабелен. При нажатии на название блока или на число счетчика происходит переход на страницу Установленные сервисы кластера.

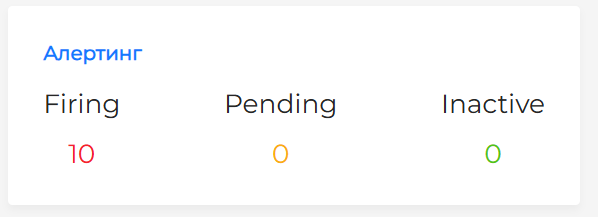

Блок “Алертинг” содержит сведения о сработавших алертах в разрезе по уровню важности оповещения. Чтобы настроить локальный алертинг в кластере, а также настроить алертинг заполнения дискового пространства для Opensearch в кластере управления, воспользуйтесь инструкцией.

При нажатии на название блока или на числовое значение счетчика происходит переход на страницу Просмотр оповещений кластера. Раздел не отображается, если в кластере не установлен или отключен модуль локального сбора метрик, а в кластере управления не установлен или отключен модуль централизованного хранения метрик.

Приостановка реконсиляции инфраструктуры (Paused) #

Приостановка реконсиляции инфраструктуры кластера временно останавливает применение изменений и проверок в машинах/узлах кластера. Все запрашиваемые изменения записываются в очередь и будут применены после возобновления реконсиляции.

Приостановка реконсиляции инфраструктуры доступна администратору кластера и администратору платформы. Для управления перейдите на дашборд кластера.

Приостановка может быть необходима в разных ситуациях.

Пример #

Если у вас в кластере для группы узлов установлен MachineHealthCheck и вам необходимо изменить сайзинг машины, не выводя узел из группы, вы можете приостановить реконсиляцию инфраструктуры, изменить сайзинг машины и возобновить реконсиляцию. MachineHealthCheck не будет реагировать на временную недоступность узла.

Вкладка Аннотации #

В списке кластеров на вкладке “Кластеры” доступна сортировка по признаку. Чтобы присвоить признак кластеру, добавьте аннотацию с ключом tag.

Для этого перейдите на страницу “Дашборд” кластера. На вкладке “Аннотации”, которая содержит список всех аннотаций кластера, нажмите + для добавления аннотации. В появившемся модальном окне введите tag в поле “Ключ” и необходимый признак в поле “Значение”. Сохраните ваши данные, нажмите “Сохранить” и признак к кластеру будет добавлен.

Для удаления аннотации нажмите на крестик выбранной аннотации и подтвердите действие.

После внесения изменений в перечень аннотаций нажмите “Сохранить”.

Пример

Вы хотите сортировать кластеры по признаку окружения со значениями prod или test. В этом случае, при добавлении аннотации кластера укажите в поле Ключ tag, а в поле Значение prod. Для следующего кластера добавьте аннотацию с ключом tag и значением test. При необходимости создайте аннотации для всех ваших кластеров.

Поддерживаются аннотации на русском и английском языках. В списке кластеров доступна сортировка и фильтрация по присвоенному признаку (аннотации с ключом tag).

Вкладка События #

Вкладка “События” содержит сведения о событиях всех объектов кластера (дата и время, источник события, объект, индикатор типа события, текст события).

Вкладка События безопасности #

Вкладка “События безопасности” содержит сведения о событиях, соответствующих правилам AuditPolicy всех объектов кластера согласно настроенной политике безопасности за последний час. События безопасности пишутся в кластере, если в кластере установлены расширенные настройки безопасности.

Расширенные настройки безопасности доступны для выбора при добавлении клиентского кластера. Узнать, есть ли в кластере расширенные настройки безопасности можно на дашборде кластера.

Данные о событиях безопасности могут отсутствовать в случае если:

• расширенные настройки безопасности не установлены в кластере;
• модуль локального сбора логов не установлен или отключен;
• за последний час не было получено ни одного события безопасности в этом кластере;
• модуль централизованного хранения логов не установлен, отключен или недоступен.

Вкладка Сертификаты #

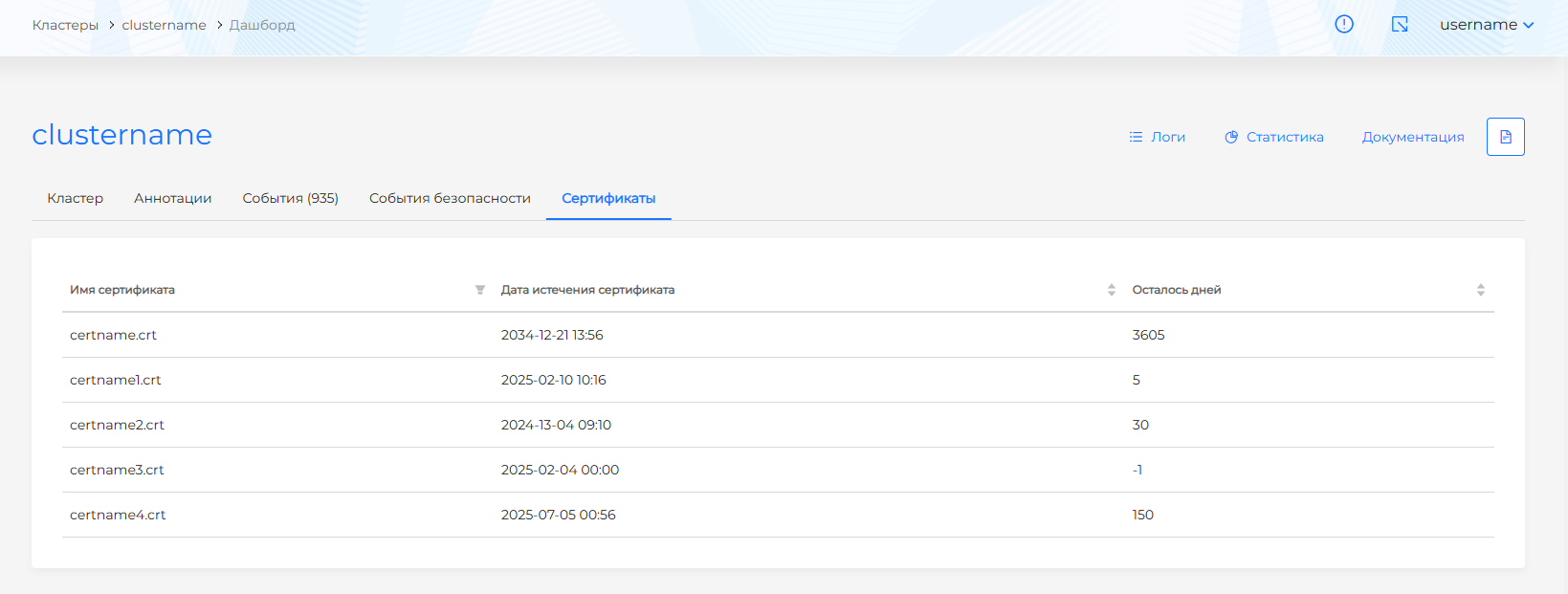

Вкладка “Сертификаты” содержит сведения о всех сертификатах кластера, которые формируются на основе данных Модуля проверки сертификатов API Kubernetes. По каждому сертификату вы можете просмотреть:

• дату истечения срока действия;
• количество оставшихся дней действия сертификата.

Вкладка Метеринг #

Метеринг в кластере - упрощённое представление биллинга в разрезе неймспейсов. В платформе “Штурвал” реализовано долгосрочное хранение метрик (до года) неймспейсов для кластеров в отдельном инстансе VictoriaMetrics. Для каждого неймспейса записывается расход CPU/час и RAM/час.

На вкладке “Метеринг” есть возможность получить сведения об израсходованных ресурсах по неймспейсу:

• за последний час;
• за последнюю неделю;
• за последний месяц;
• за последний год;
• за выбранный диапазон времени.
