Интеграция с LDAP

Развернуть все Свернуть все

Настройка интеграции с LDAP-каталогом в платформе доступна администратору платформы. Рекомендуем обратиться за данными для подключения к LDAP-каталогу к администратору каталога.

Платформа “Штурвал” совместима с каталогами:

• Active Directory;
• OpenLDAP;
• FreeIPA;
• ALD Pro;
• Samba DC;

Как настроить интеграцию с каталогом пользователей:

1. Получить параметры подключения к LDAP-каталогу.
2. Получить атрибуты записей в LDAP-каталоге для корректной настройки поиска пользователей и групп в платформе “Штурвал”.
3. Настроить интеграцию с LDAP-каталогом.

Пример заполнения полей для настройки интеграции с типовым каталогом Active Directory #

Получить параметры подключения к LDAP-каталогу #

Для настройки интеграции вам понадобятся:

• адрес LDAP-сервера (FQDN или IP-адрес). Вам может потребоваться указать порт в адресе LDAP-сервера. Уточните информацию у администратора LDAP-каталога;
• пароль учетной записи для подключения к LDAP-каталогу;
• DN (Distinguished Name) учетной записи пользователя для подключения к LDAP-каталогу;
• DN (Distinguished Name) контейнеров, в которых будет выполняться поиск записей пользователей и групп пользователей.

Получить атрибуты записей в LDAP-каталоге #

1. В интерфейсе командной строки с помощью утилиты ldapsearch (клиент OpenLDAP) получите атрибуты записей в LDAP-каталоге, указав:

• адрес LDAP-сервера в параметре -H;
• DN контейнера (база поиска), в котором будет выполняться поиск записей, в параметре -b;
• DN учетной записи пользователя для подключения к LDAP-каталогу в параметре -D;
• пароль пользователя для подключения к LDAP-каталогу в параметре -w;

ldapsearch -H ldap://10.11.12.7 -b "cn=Users,dc=shturval,dc=lab" -D "cn=Administrator,cn=Users,dc=shturval,dc=lab" -w "dkjhdfss"

# Users, shturval.lab
dn: CN=Users,DC=shturval,DC=lab
objectClass: top
objectClass: container
cn: Users
description: Default container for upgraded user accounts
distinguishedName: CN=Users,DC=shturval,DC=lab
instanceType: 4
whenCreated: 20220926131156.0Z
whenChanged: 20220926131156.0Z
uSNCreated: 5660
uSNChanged: 5660
showInAdvancedViewOnly: FALSE
name: Users
objectGUID:: UPW8kPVYR0K/vWQM8yxQMA==
systemFlags: -1946157056
objectCategory: CN=Container,CN=Schema,CN=Configuration,DC=shturval,DC=lab
isCriticalSystemObject: TRUE
dSCorePropagationData: 20220928141115.0Z
dSCorePropagationData: 20220926131239.0Z
dSCorePropagationData: 16010101000416.0Z

# Maksim Maksimov, Users, shturval.lab
dn: CN=Maksim Maksimov,CN=Users,DC=shturval,DC=lab
objectClass: top
objectClass: person
objectClass: organizationalPerson
objectClass: user
cn: Maksim Maksimov
sn: Maksimov
givenName: Maksim
distinguishedName: CN=Maksim Maksimov,CN=Users,DC=shturval,DC=lab
instanceType: 4
whenCreated: 20240306093015.0Z
whenChanged: 20241031085511.0Z
displayName: Maksim Maksimov
uSNCreated: 732
memberOf: CN=cluster-admin-restricted,OU=Groups,DC=shturval,DC=lab
uSNChanged: 986
name: Maksim Maksimov
objectGUID:: 1SzqRfN6b0GKCPYA==
userAccountControl: 660
badPwdCount: 1
codePage: 0
countryCode: 0
badPasswordTime: 1336256934
lastLogoff: 0
lastLogon: 13356799236
pwdLastSet: 1335077
primaryGroupID: 513
objectSid:: AQUAAAAAAA//PXEFSXmgQAAA==
accountExpires: 92275807
logonCount: 0
sAMAccountName: m.maksimov
sAMAccountType: 800668
userPrincipalName: m.maksimov@shturval.lab
objectCategory: CN=Person,CN=Schema,CN=Configuration,DC=shturval,DC=lab
dSCorePropagationData: 16010101000000.0Z
lastLogonTimestamp: 133748385110655368

В полученном ответе найдите атрибуты, содержащие:

• полное имя пользователя. В примере - это атрибут displayName;
• уникальное имя пользователя. В примере - это атрибут sAMAccountName;
• email адрес пользователя с UPN суффиксом и @. В примере email указан в атрибуте userPrincipalName;
• UPN суффикс к email адресу пользователя. Вы сможете указать email суффикс вместо полного email адреса. В примере суффикс - shturval.lab.

ldapsearch -H ldap://10.11.11.7 -b "OU=Groups,dc=shturval,dc=lab" -D "cn=Administrator,cn=Users,dc=shturval,dc=lab" -w "dkjhdfss"

# extended LDIF
#
# LDAPv3
# base <OU=Groups,dc=shturval,dc=lab> with scope subtree
# filter: (objectclass=*)
# requesting: ALL
#

# Groups, shturval.lab
dn: OU=Groups,DC=shturval,DC=lab
objectClass: top
objectClass: organizationalUnit
ou: Groups
distinguishedName: OU=Groups,DC=shturval,DC=lab
instanceType: 4
whenCreated: 20220928141115.0Z
whenChanged: 20220928141115.0Z
uSNCreated: 13006
uSNChanged: 13007
name: Groups
objectGUID:: uxe0CpQ7EBw==
objectCategory: CN=Organizational-Unit,CN=Schema,CN=Configuration,DC=shturval,
DC=lab
dSCorePropagationData: 20220928141115.0Z
dSCorePropagationData: 20220928141115.0Z
dSCorePropagationData: 16010101000000.0Z

# cluster-admin, Groups, shturval.lab
dn: CN=cluster-admin,OU=Groups,DC=shturval,DC=lab
objectClass: top
objectClass: group
cn: cluster-admin
member: CN=Maksim Maksimov,CN=Users,DC=shturval,DC=lab
distinguishedName: CN=cluster-admin,OU=Groups,DC=shturval,DC=lab
instanceType: 4
whenCreated: 20240306092755.0Z
whenChanged: 20240306093217.0Z
uSNCreated: 73240
uSNChanged: 73251
name: cluster-admin
objectGUID:: G2n1dg==
objectSid:: AQUAAAAAA//PXEFSXUlmQQAAA==
sAMAccountName: cluster-admin
sAMAccountType: 268456
groupType: -2147646
objectCategory: CN=Group,CN=Schema,CN=Configuration,DC=shturval,DC=lab
dSCorePropagationData: 16010101000000.0Z

В полученном ответе определите атрибут записи, в котором содержится общее название группы. В примере - это атрибут cn.

Используйте наименования полученных атрибутов для настройки поиска в LDAP-каталоге.

Обратите внимание! При настройке поиска необходимо учитывать регистр символов атрибутов.

Настроить интеграцию с LDAP-каталогом #

В графическом интерфейсе

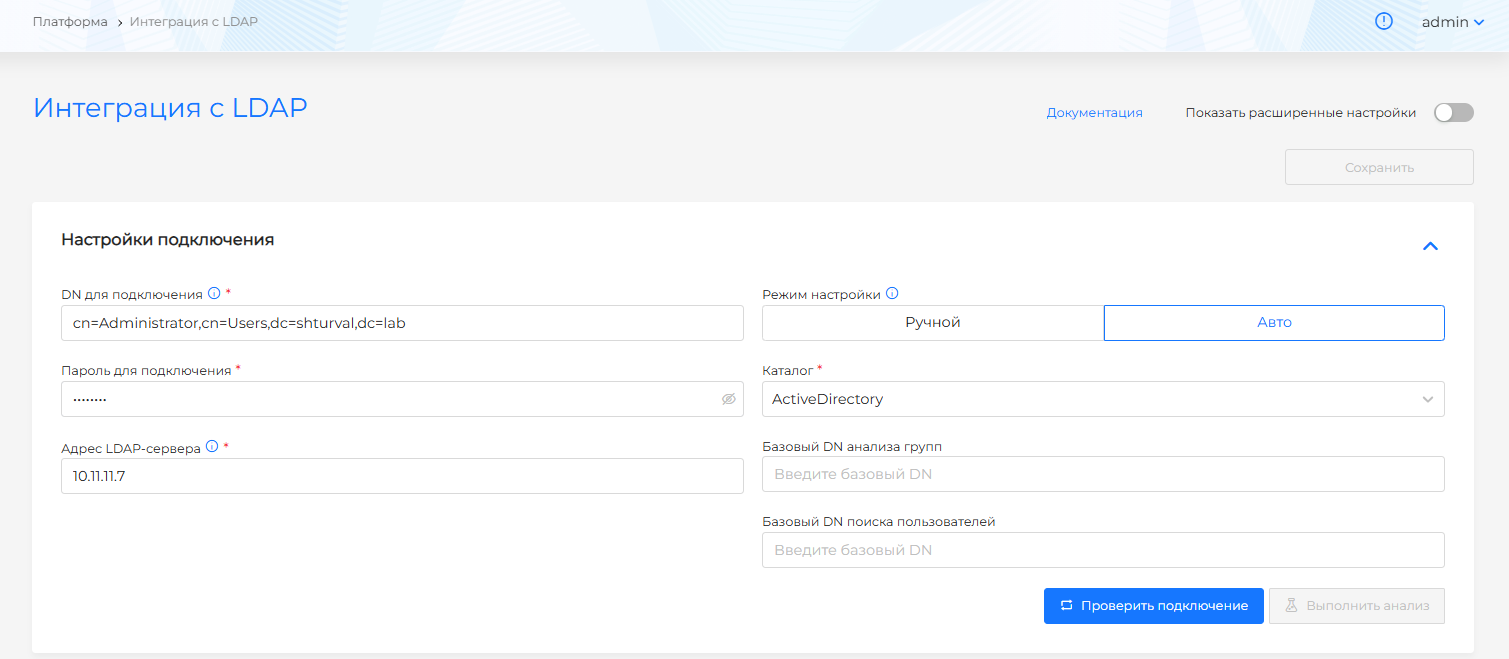

1. На странице Интеграция с LDAP раздела Управление доступом внесите данные для проверки подключения к LDAP-каталогу:

• В поле DN для подключения укажите Distinguished Name учетной записи пользователя для аутентификации к LDAP-каталогу. DN должна совпадать с данными, введенными на первом шаге в параметре -D.
• В поле Пароль для подключения укажите пароль пользователя для аутентификации к LDAP-каталогу. Пароль должен совпадать с данными, введенными на первом шаге в параметре -w.
• В поле Адрес LDAP-сервера укажите в формате FQDN или IP-адрес (например, ldap.example.ru, 10.11.112.33:636). Адрес должен совпадать с введенными данными на первом шаге в параметре -H.

• При необходимости выполните подключение с TLS-соединением. Настройка использования TLS доступна в расширенных настройках интеграции. Изменить режим вы можете с помощью переключателя Показать расширенные настройки.

При выборе Использовать TLS дополнительно доступны поля:

• Создавать TLS-сессию при подключении к LDAP;
• Выключить верификацию CA;
• Клиентский сертификат (файл для загрузки);
• Доверенный корневой сертификат (файл для загрузки);
• Клиентский приватный ключ (файл для загрузки).

Загруженные файлы будут переведены в формат base64. По завершении интеграции файлы будут доступны для скачивания из интерфейса.

Обратите внимание! Для изменения настроенной конфигурации необходимо введение пароля в настройках подключения.

• Выберите режим настройки подключения: Ручной или Авто:
  • В ручном режиме поиск групп, пользователей и сопоставление пользователей заполняются вручную.
  • В автоматическом режиме настройки подключения необходимо выбрать каталог (ActiveDirectory, OpenLDAP, SambaDC, FreeIPA, ALDPro). При необходимости настройте базовый DN анализа групп и базовый DN поиска пользователей.

2. Нажмите Проверить подключение и после успешного подключения:

2.1. Когда выбран ручной режим подключения

В блоке Поиск групп укажите:

• в поле Базовый DN поиска групп - Distinguished Name контейнера (база поиска), в котором будет выполняться поиск записей. Значение должно совпадать с данными, введенными на первом шаге в параметре -b.
• в поле Атрибут имени группы - атрибут записи, отвечающий за краткое название группы, определенный на первом шаге.

В блоке Поиск пользователей укажите:

• в поле Базовый DN поиска пользователей - Distinguished Name контейнера (база поиска), в котором будет выполняться поиск записей пользователей. Значение должно совпадать с данными, введенными на первом шаге в параметре -b.
• в полях Email атрибут, Name атрибут, UserName атрибут, Email суффикс - атрибуты, определенные на первом шаге. Для еmail адрес сотрудника должно быть заполнено хотя бы одно из полей: Email атрибут или Email суффикс.

2.2. Когда выбран автоматический режим подключения

• Нажмите на Выполнить анализ.

• Проверьте атрибуты в заполненных полях поиска групп и поиска пользователей.

2.3. Когда выбраны расширенные настройки доступны дополнительные атрибуты:

• Фильтр (Дополнительное поле, применяемое для фильтрации при поиске в каталоге. В фильтре указывается атрибут записи и присваиваемое значение, по которому необходимо осуществить поиск, например, objectClass=person).
• Scope (Область поиска, например, “sub” - поиск по всему дереву объектов, “one” - поиск на один уровень).
• PreferredUserName атрибут (Поле уровня “пользователь” в LDAP, содержащее предпочтительное имя сотрудника).

3. При необходимости блоке Сопоставление пользователей задайте шаблон связи атрибута пользователя и атрибута группы.

4. Когда будут заполнены обязательные поля, станет доступна кнопка Протестировать. Нажатие на эту кнопку инициирует попытку подключения к каталогу. В случае успешного подключения станет доступна кнопка Сохранить.

5. По завершению успешного тестирования настройки сохраните данные.

При необходимости внести изменения в сохраненную настройку введите пароль. После этого протестируйте интеграцию с измененными настройками и сохраните их.

В интерфейсе командной строки

1. Подготовьте конфигурационный файл config.json с данными для интеграции с LDAP-каталогом.

{
  "host": "10.11.11.7",
  "insecureNoSSL": true,
  "insecureSkipVerify": true,
  "startTLS": false,
  "rootCA": "",
  "clientCert": "",
  "clientKey": "",
  "bindDN": "cn=Administrator,cn=Users,dc=shturval,dc=lab",
  "bindPW": "dkjhdfss",
  "usernamePrompt": "",
  "userSearch": {
    "baseDN": "cn=Users,dc=shturval,dc=lab",
    "filter": "",
    "username": "sAMAccountName",
    "scope": "",
    "idAttr": "DN",
    "emailAttr": "userPrincipalName",
    "nameAttr": "displayName",
    "preferredUsernameAttr": "sAMAccountName",
    "emailSuffix": ""
  },
  "groupSearch": {
    "baseDN": "OU=Groups,DC=shturval,DC=lab",
    "filter": "",
    "scope": "",
    "userAttr": "",
    "groupAttr": "",
    "userMatchers": [
      {
        "UserAttr":  "DN",
        "GroupAttr": "member"
      }
    ],
    "nameAttr": "cn"
  }
}

2. Закодируйте подготовленный конфигурационный файл в формате base64.

cat ~/date/config.json | base64 --wrap=0

ew0KICAiaG9zdCI6ICIxMC4zMS4xNDUuNyIsDQogICJpbnNlY3VyZU5vU1NMIjogdHJ1ZSwNCiAgImluc2VjdXJlU2tpcFZlcmlmeSI6IHRydWUsDQogICJzdGFydFRMUyI6IGZhbHNlLA0KICAicm9vdENBIjogIiIsDQogICJjbGllbnRDZXJ0IjogIiIsDQogICJjbGllbnRLZXkiOiAiIiwNCiAgInJvb3RDQURhdGEiOiBudWxsLA0KICAiYmluZEROIjogImNuPUFkbWluaXN0cmF0b3IsY249VXNlcnMsZGM9c2h0dXJ2YWwsZGM9bGFiIiwNCiAgImJpbmRQVyI6ICJQQHNzdzByZCIsDQogICJ1c2VybmFtZVByb21wdCI6ICIiLA0KICAidXNlclNlYXJjaCI6IHsNCiAgICAiYmFzZUROIjogImNuPVVzZXJzLGRjPXNodHVydmFsLGRjPWxhYiIsDQogICAgImZpbHRlciI6ICIiL

3. В неймспейсе shturval-backend кластера управления создайте secret с именем ldap-config и типом Opaque, содержащий в data закодированные данные config.json.

kubectl apply -f - <<EOF
apiVersion: v1
data:
  config.json: ew0KICAiaG9zdCI6ICIxMC4zMS4xNDUuNyIsDQogICJpbnNlY3VyZU5vU1NMIjogdHJ1ZSwNCiAgImluc2VjdXJlU2tpcFZlcmlmeSI6IHRydWUsDQogICJzdGFydFRMUyI6IGZhbHNlLA0KICAicm9vdENBIjogIiIsDQogICJjbGllbnRDZXJ0IjogIiIsDQogICJjbGllbnRLZXkiOiAiIiwNCiAgInJvb3RDQURhdGEiOiBudWxsLA0KICAiYmluZEROIjogImNuPUFkbWluaXN0cmF0b3IsY249VXNlcnMsZGM9c2h0dXJ2YWwsZGM9bGFiIiwNCiAgImJpbmRQVyI6ICJQQHNzdzByZCIsDQogICJ1c2VybmFtZVByb21wdCI6ICIiLA0KICAidXNlclNlYXJjaCI6IHsNCiAgICAiYmFzZUROIjogImNuPVVzZXJzLGRjPXNodHVydmFsLGRjPWxhYiIsDQogICAgImZpbHRlciI6ICIiL
kind: Secret
metadata:
  name: ldap-config
  namespace: shturval-backend
type: Opaque
EOF

Выполнить поиск пользователя в LDAP-каталоге #

1. Чтобы найти пользователя в LDAP-каталоге, в графическом интерфейсе платформы перейдите на страницу Управление ролями раздела Управление доступом и выберите Добавить назначение прав на пользователя.

• В поле Уникальное имя пользователя начните вводить имя пользователя. Со второго введенного символа будет выполнен поиск пользователей по каталогу. В результате поиска отобразится список пользователей, имена которых содержат указанные символы.
• Выберите имя пользователя из списка. Поиск по каталогу регистрозависимый, поэтому если пользователь не найден или отсутствует в списке, уточните введенные данные.

Пример заполнения полей для настройки интеграции с типовым каталогом OpenLDAP #

Настройки подключения

• DN для подключения: cn=admin,dc=example,dc=com (пример DN для технологической учетной записи пользователя)
• Пароль для подключения: password123
• Адрес LDAP-сервера: ldap.example.ru (пример FQDN сервера LDAP)

Поиск групп

• Базовый DN поиска групп: ou=Groups,dc=example,dc=com (пример базового полного названия группы)
• Атрибут имени группы: cn (пример атрибута, указывающего на краткое название группы в каталоге)

Поиск пользователей

• Базовый DN поиска пользователей: ou=Users,dc=example,dc=com (пример базового полного названия организационной единицы “пользователь”)
• Email атрибут: mail (пример поля уровня пользователя в LDAP, содержащего email сотрудника)
• Email суффикс: @example.com (пример общего суффикса, который будет добавляться к userName пользователя)

Email суффикс указывается, если в LDAP не указан Email-атрибут в явном виде

При использовании TLS

• Создавать TLS-сессию при подключении к LDAP: да/нет (выбор опции для создания TLS-сессии при подключении к серверу LDAP)
• Выключить верификацию CA: да/нет (выбор опции для отключения проверки сертификата удостоверяющего центра)
• Клиентский сертификат: file.pem (файл с клиентским сертификатом)
• Доверенный корневой сертификат: ca.pem (файл с доверенным корневым сертификатом)
• Клиентский приватный ключ: key.pem (файл с клиентским приватным ключом)

В блоке “Сопоставление пользователей” можно задать шаблон связи атрибута пользователя и атрибута группы. Например, можно сопоставить атрибут “uid” пользователя с атрибутом “memberOf” группы, чтобы определить принадлежность пользователя к определенной группе.

dn: uid=user1,ou=users,dc=example,dc=com
uid: user1
cn: User One
memberOf: cn=group1,ou=groups,dc=example,dc=com
memberOf: cn=group2,ou=groups,dc=example,dc=com

Пример заполнения полей для настройки интеграции с типовым каталогом Samba DC #

Настройки подключения

• DN для подключения: cn=admin,dc=example,dc=com (где “example” - это имя домена, а “com” - имя верхнего уровня домена)
• Пароль для подключения: password1234
• Адрес LDAP-сервера: ldap.example.ru или 10.11.112.33:636 (ldap.example.ru - полное доменное имя сервера LDAP, 10.11.112.33 - IP-адрес сервера LDAP, :636 - стандартный порт сервера LDAP с использованием TLS)

Поиск групп

• Базовый DN поиска групп: ou=groups,dc=example,dc=com (где “example” - это имя домена, а “com” - имя верхнего уровня домена)
• Атрибут имени группы: cn (в типовом каталоге SambaDC группы имеют атрибут “cn” для указания их имени)

Поиск пользователей

• Базовый DN поиска пользователей: ou=users,dc=example,dc=com (где “example” - это имя домена, а “com” - имя верхнего уровня домена)
• Email атрибут: mail (в типовом каталоге SambaDC пользователи имеют атрибут “mail”, содержащий их адрес электронной почты)
• Email суффикс: @example.com (в типовом каталоге SambaDC доменное имя “example.com” используется как суффикс для email адресов пользователей)
• Name атрибут: displayName (атрибут “displayName” содержит полное имя пользователя)
• UserName атрибут: sAMAccountName (атрибут “sAMAccountName” содержит уникальное имя пользователя)

В блоке “Сопоставление пользователей” можно указать шаблон связи атрибута пользователя и атрибута группы. Например, если в каталоге пользователей использован атрибут “uid”, а в каталоге групп - атрибут “cn”, то шаблон связи может быть “uid={{USER}}”, где “{{USER}}” будет заменено на имя пользователя при поиске его групп.

Пример заполнения полей для настройки интеграции с типовым каталогом FreeIPA или ALD Pro #

{
  "host": "freeipa.xxx.xx.msk.ru",
  "insecureNoSSL": true,
  "insecureSkipVerify": false,
  "startTLS": false,
  "clientCertData": "",
  "clientKeyData": "",
  "bindDN": "uid=admin,cn=users,cn=accounts,dc=freeipa,dc=tech",
  "bindPW": "dkjhdfss",
  "usernamePrompt": "",
  "userSearch": {
    "baseDN": "cn=users,cn=accounts,dc=freeipa,dc=tech",
    "filter": "",
    "username": "uid",
    "scope": "",
    "idAttr": "uid",
    "emailAttr": "mail",
    "nameAttr": "uid",
    "preferredUsernameAttr": "uid",
    "emailSuffix": "freeipa.tech"
  },
  "groupSearch": {
    "baseDN": "cn=groups,cn=accounts,dc=freeipa,dc=tech",
    "filter": "",
    "scope": "",
    "userAttr": "",
    "groupAttr": "",
    "userMatchers": [
      {
        "userAttr": "DN",
        "groupAttr": "member"
      }
    ],
    "nameAttr": "cn"
  }
}

• DN для подключения: uid=admin,cn=users,cn=accounts,dc=freeipa,dc=tech
• Пароль для подключения: pass1234
• Адрес LDAP-сервера: freeipa.xxx.xx.msk.ru

Поиск групп

• Базовый DN поиска групп: cn=groups,cn=accounts,dc=freeipa,dc=tech
• Атрибут имени группы: cn

Поиск пользователей

• Базовый DN поиска пользователей: cn=users,cn=accounts,dc=freeipa,dc=tech
• Email атрибут: mail
• Email суффикс: freeipa.tech
• Name атрибут: uid
• UserName атрибут: uid
• Атрибут пользователя: DN
• Атрибут группы: member
