Группы узлов

Обзор

Узлы кластера объединяются в группы. На странице Управление узлами отображаются:

  • Control Plane — группа управляющих узлов;
  • Workers — группы Worker-узлов (по умолчанию: Infra и Default).

Где настраивать: Администрирование → Управление узлами → вкладка Группы узлов.

Конфигурация группы здесь относится к Cluster API (число узлов, InfraMachineTemplate и т.д.) и не совпадает с разделом интерфейса Конфигурация узлов, где задаются NCI для ОС и компонентов на узлах — см. Конфигурация узлов (NCI).

Для каждой группы отображаются: количество узлов в группе и количество работающих (Ready) узлов.

Скриншот: группы узлов

Группы узлов

Клик по имени узла открывает страницу узла.

Группа Control Plane

В кластере создаётся ровно одна группа Control Plane — узлы с etcd и компонентами плоскости управления Kubernetes.

  • Для тестовых кластеров обычно достаточно одного узла Control Plane.
  • Для отказоустойчивости рекомендуется три узла (кворум etcd).
  • Не рекомендуется увеличивать число узлов Control Plane более чем до трёх: это может замедлить кластер из‑за сложности достижения кворума etcd.

Состояние группы отображается на странице Управление узлами.

В кластере управления сведения о машинах группы можно также посмотреть в ресурсе MachineDeployment (API cluster.x-k8s.io) через раздел Администрирование → Кастомные ресурсы.

Обратите внимание! Внимание: уменьшение числа узлов Control Plane в кластере управления может привести к поломке кластера управления.

Группы Worker-узлов

Worker-группы — это узлы, на которых запускается рабочая нагрузка. По умолчанию создаются:

  • Infra — предпочтительно для инфраструктурных сервисов (Ingress, мониторинг). При нехватке узлов сервисы могут разворачиваться в других группах.
  • Default — для пользовательских нагрузок.

Можно создавать дополнительные группы (например, для GPU, изолированных приложений).

В гибридном кластере (основной провайдер — виртуализация или облако, дополнительные узлы — на хостах провайдера Shturval v2) новые Worker-группы могут создаваться с типом провайдера Shturval v2. Подробнее см. страницу Гибридные кластеры.

Состояние каждой Worker-группы можно отслеживать на странице Управление узлами.

Добавление группы Worker-узлов

  1. Нажмите Добавить группу Worker-узлов.
  2. В кластерах не на Shturval v2: в поле Тип провайдера по умолчанию выбран провайдер кластера; при наличии экземпляра Shturval v2 можно выбрать Shturval v2.
  3. Заполните:
    • Конфигурация Cluster API — способ масштабирования, количество узлов, тип восстановления;
    • InfraMachineTemplate — CPU, память, диск, шаблон ВМ (зависит от провайдера) или параметры хостов / экземпляр провайдера для Shturval v2.

Обратите внимание! для групп Worker-узлов default и infra тип провайдера не выбирается. В созданной Worker-группы тип провайдера изменить нельзя.

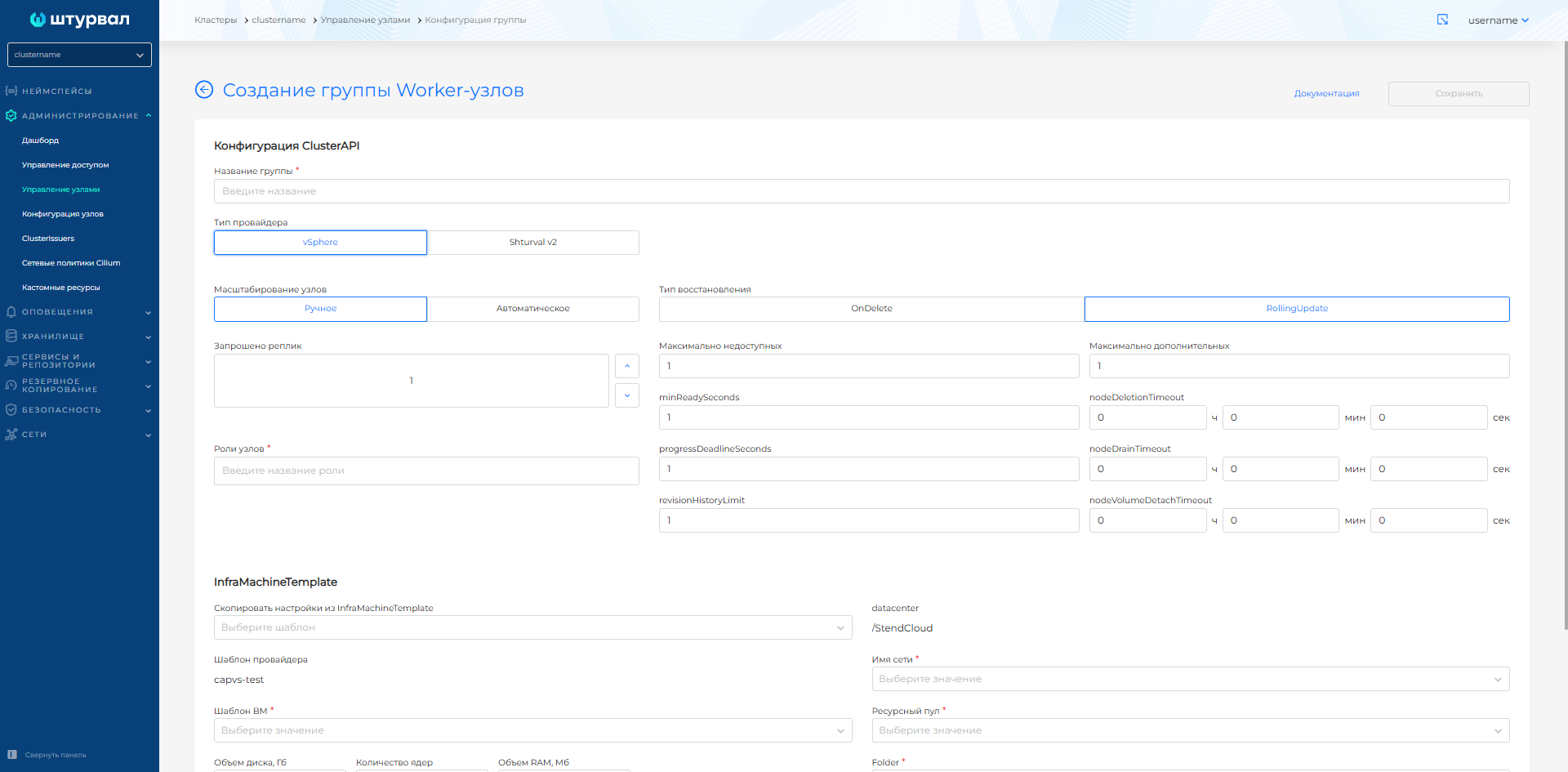

Скриншот: создание группы

Создание группы

Создание группы

Конфигурация группы

Справа от названия группы нажмите Конфигурация группы. Доступны вкладки:

  • Конфигурация Cluster API — количество узлов, автомасштабирование, тип восстановления;
  • InfraMachineTemplate — ресурсы ВМ (CPU, RAM, диск), шаблон;
  • MachineHealthCheck — автоматическое восстановление неработоспособных узлов.
Скриншот: конфигурация группы

Конфигурация группы

Конфигурация Cluster API

На вкладке Конфигурация Cluster API в интерфейсе задаются параметры Cluster API: для Worker-групп это прежде всего ресурс MachineDeployment, для группы Control Plane — KubeadmControlPlane (API controlplane.cluster.x-k8s.io). Детальный просмотр и правка YAML выполняются в кластере управления: Администрирование → Кастомные ресурсы.

    Способ масштабирования

    Режим Описание
    Ручное Количество узлов задаётся вручную в поле «Запрошено реплик».
    Автоматическое Cluster Autoscaler изменяет количество узлов в заданном диапазоне (мин–макс). Минимум — 2 узла.
    Скриншот: автомасштабирование

    Автомасштабирование

    Подробнее про аннотации, scale-from-zero и ограничения при удалении узлов — в справочнике Масштабирование узлов.

    При необходимости вывести конкретный хост из группы с провайдером Shturval v2 используйте сценарий Высвобождение хоста.

    Обратите внимание! Внимание: при превышении лимита Worker-узлов или vCPU по лицензии на экранах интерфейса отображается уведомление с просьбой обратиться к вендору.

    Тип восстановления (Strategy)

    Тип Описание
    OnDelete При изменении конфигурации старые узлы удаляются, новые создаются.
    RollingUpdate Рекомендуется. Новые узлы создаются с последовательной заменой старых. Нужно указать maxUnavailable и maxSurge.

    Дополнительные параметры

    • minReadySeconds — минимальное время в секундах, в течение которого узел должен быть Ready, прежде чем реплика считается доступной. По умолчанию 0.
    • progressDeadlineSeconds — максимальное время развёртывания (по умолчанию 600 с). При превышении — ProgressDeadlineExceeded.
    • revisionHistoryLimit — количество MachineSets для отката (по умолчанию 1).
    • nodeDeletionTimeout — как долго capi-controller-manager будет пытаться удалить узел после того, как ресурс Machine помечен на удаление. При значении 0 попытки повторяются бесконечно; если не задано — используется значение по умолчанию (10 с) для этого поля у Machine.
    • nodeDrainTimeout — суммарное время на Drain узла (0 — без ограничения). Отличается от kubectl drain --timeout.
    • nodeVolumeDetachTimeout — время ожидания отсоединения томов (0 — без ограничения; у Machine по умолчанию для отсоединения часто задано 10 с).
    • Роли — через запятую: каждая роль задаёт лейбл узла node-role.kubernetes.io/<role>.

    Параметры группы Control Plane на этой вкладке соответствуют ресурсу KubeadmControlPlane (controlplane.cluster.x-k8s.io). Имя ресурса обычно формируется как <имя-кластера>-control-plane.

    • Запрошиваемое количество узлов — только нечётное число (etcd на узлах Control Plane; для кворума нужно нечётное количество). Для отказоустойчивости рекомендуется 3 или 5 узлов.
    • Стратегия обновления: RollingUpdate — изменения применяются последовательно; задаётся MaxSurge (целое число узлов или процент).
    • nodeDeletionTimeout, nodeDrainTimeout, nodeVolumeDetachTimeout — те же смыслы, что и для Worker (Machine): удаление узла после удаления Machine, ожидание Drain и отсоединения томов.

    Параметры «лечения» после признания машины нездоровой:

    Параметр Описание
    maxRetry Максимум повторных попыток исправления; если новая машина-замена снова ломается, считается новая попытка. По умолчанию не задано — попытки бесконечны.
    retryPeriod Пауза перед следующей попыткой после неудачи. По умолчанию — следующая попытка сразу.
    minHealthyPeriod После этого интервала машина считается «устаканившейся»; счётчик восстановлений сбрасывается (по умолчанию часто 1 ч).

    Внимание: не рекомендуется уменьшать число узлов Control Plane в кластере управления.

    InfraMachineTemplate

    InfraMachineTemplate задаёт параметры виртуальных машин для группы. Тип шаблона зависит от провайдера. При создании узла Cluster API создаёт экземпляр InfraMachine (например VSphereMachine, ShturvalMachine) на основе шаблона — этот ресурс создаёт ВМ в инфраструктуре.

    После обновления платформы замените шаблон ВМ в InfraMachineTemplate каждой группы узлов, чтобы новые узлы создавались с актуальной версией Kubernetes. Пошаговая инструкция — на странице Узлы и шаблоны ВМ.

    Обратите внимание! изменение InfraMachineTemplate в существующей группе приводит к пересозданию узлов.

    Внимание: для провайдеров zVirt, oVirt, HostVM, РЕД Виртуализация, ROSA Virtualization, VMware vSphere, Yandex Cloud и VMware vCloud Director в выпадающем списке InfraMachinetemplate доступны все шаблоны ВМ, существующие в платформе провайдера инфраструктуры и к которым у сервисной УЗ есть права доступа. Используйте только те шаблона ВМ, которые подготовлены с помощью STC!!!

    Основные параметры (общие)

    Параметр Описание
    CPU (cores/sockets) Количество ядер, сокетов.
    RAM (memoryMiB, sizeMb) Объём памяти.
    Диск (diskGiB, osdisksizegb) Размер системного диска.
    Шаблон ВМ (template) Образ ОС. Рекомендуется использовать одну ОС в рамках кластера.

    Провайдеры и параметры

    Подробное описание параметров для каждого провайдера — в Справочнике InfraMachineTemplate:

    Провайдер Тип шаблона Ключевые параметры
    vSphere VSphereMachineTemplate datacenter, datastore, diskGiB, memoryMiB, numCPUs, networkName, resourcePool, folder, template
    oVirt OVirtMachineTemplate cores, sockets, threads, sizemb, osdisksizegb, vnicprofile, ovirtcluster, template, Storage domain
    OpenStack OpenStackMachineTemplate cloudName, flavor, sshKeyName, volumeType, объём диска, template
    Shturval v2 ShturvalMachineTemplate роль хостов или селектор по лейблам (In, NotIn, Exists, DoesNotExist)
    Yandex Cloud YandexMachineTemplate тип платформы, тип диска, RAM, диск, cpuCores, template
    Basis Dynamix BasisMachineTemplate ядра, RAM, диск, ресурсная группа, VINS, ExtNet
    vCloud Director VCDMachineTemplate DiskSize, SizingPolicy, template
    Скриншот: InfraMachineTemplates

    Список InfraMachineTemplates в интерфейсе платформы

    Вкладка InfraMachineTemplates

    На странице Управление узлами вкладка InfraMachineTemplates содержит все инфраструктурные шаблоны кластера. При изменении шаблона в конфигурации группы создаётся новый InfraMachineTemplate. Можно удалять шаблоны, не привязанные к группам.

    Вкладка «Неопознанные узлы»

    Отображается, если в кластере есть узлы без связи с Machine (Cluster API). Такие узлы можно удалить.
